发射变频模块,0.01~18GHz
￥5,800
销量 0
售前/售后服务热线
18651600870
(史先生)
13390765206
(高女士)
售前/售后服务热线
18651600870
(史先生)
13390765206
(高女士)

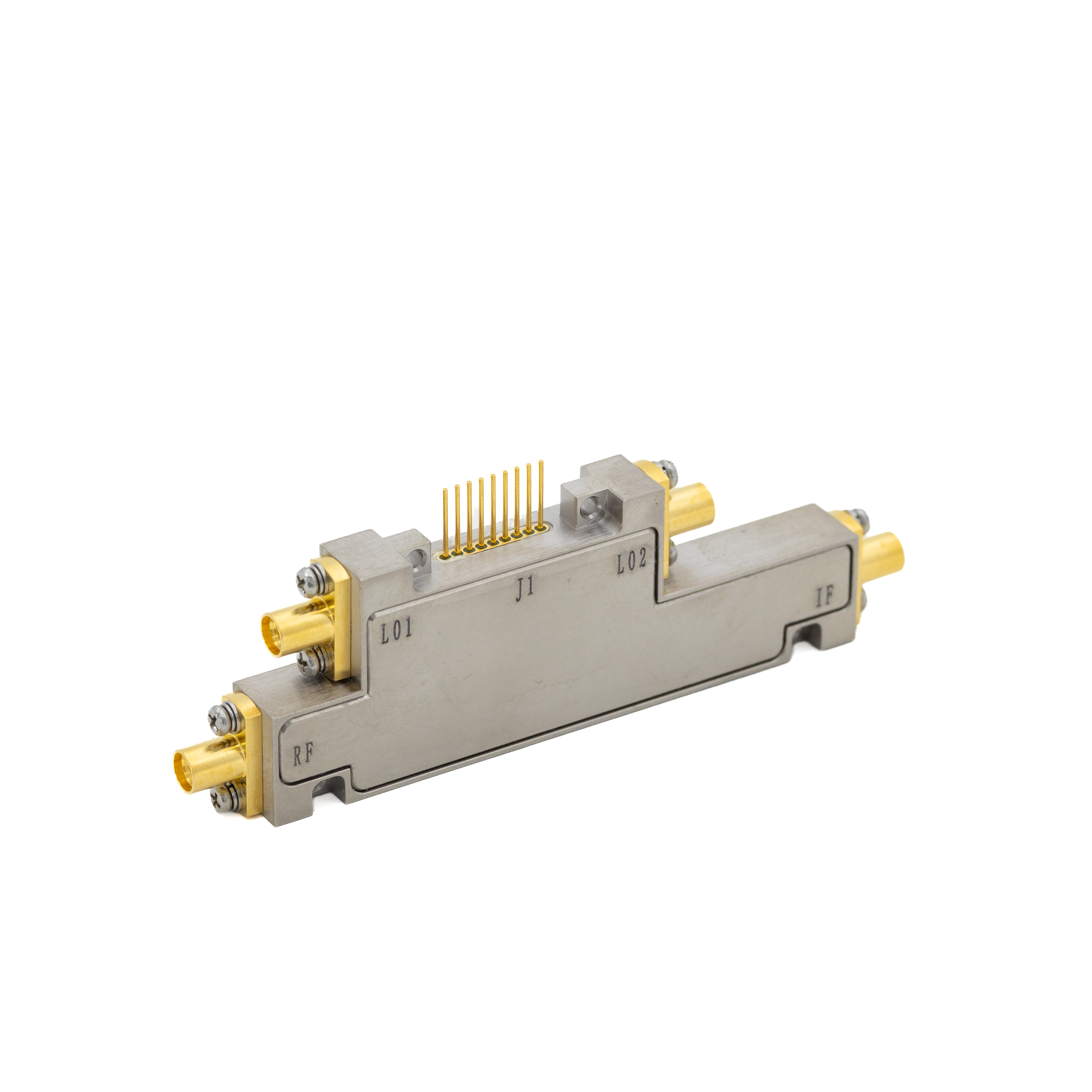

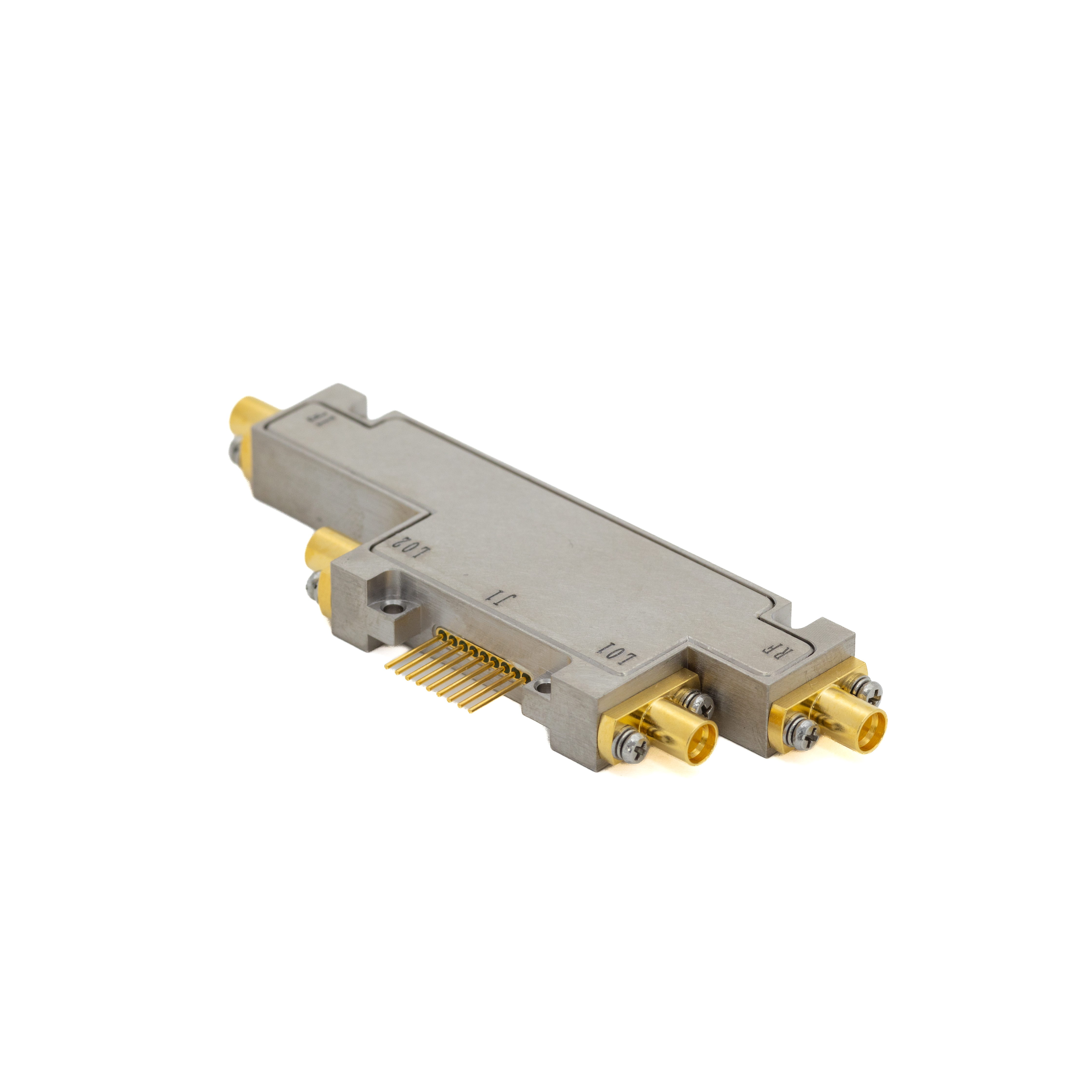

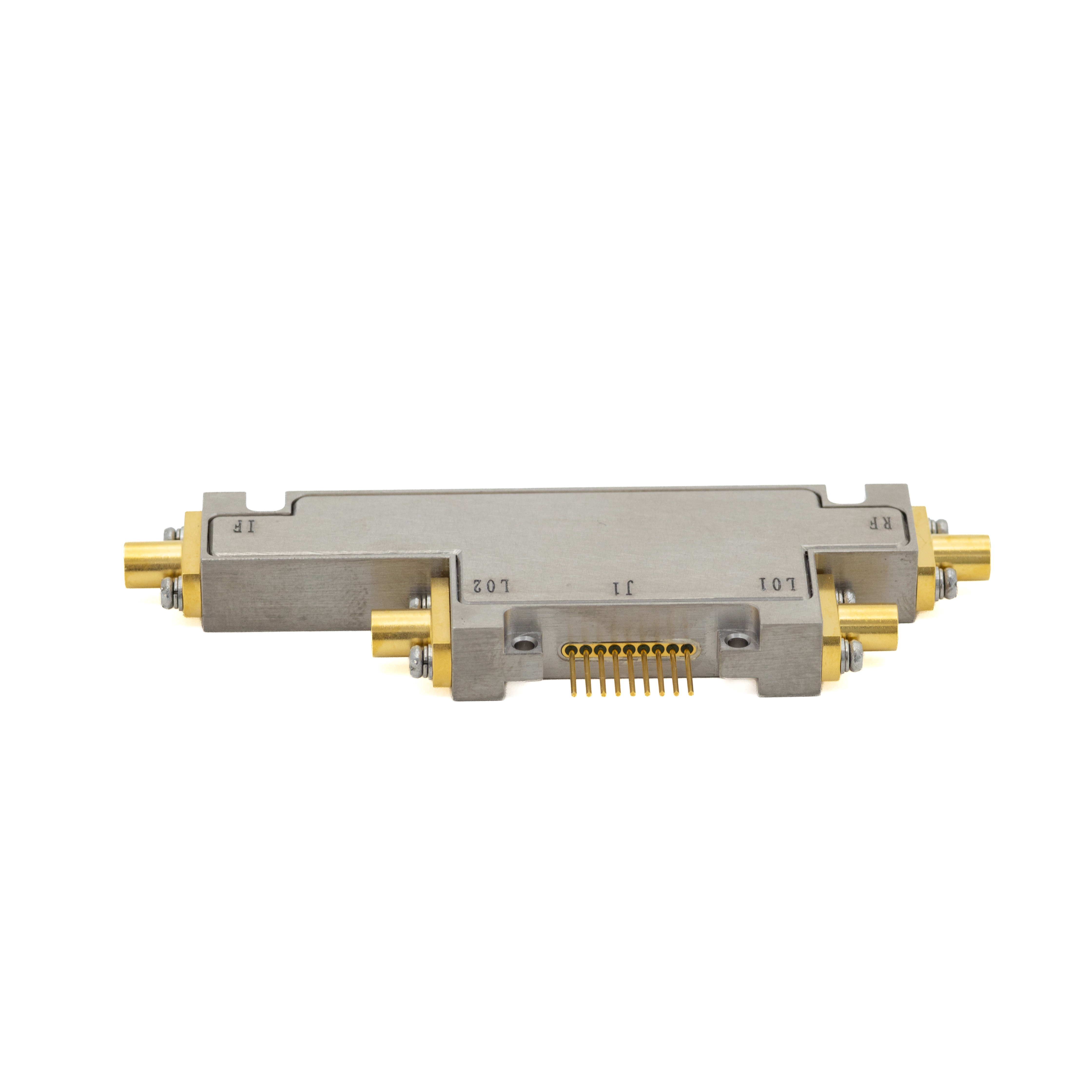

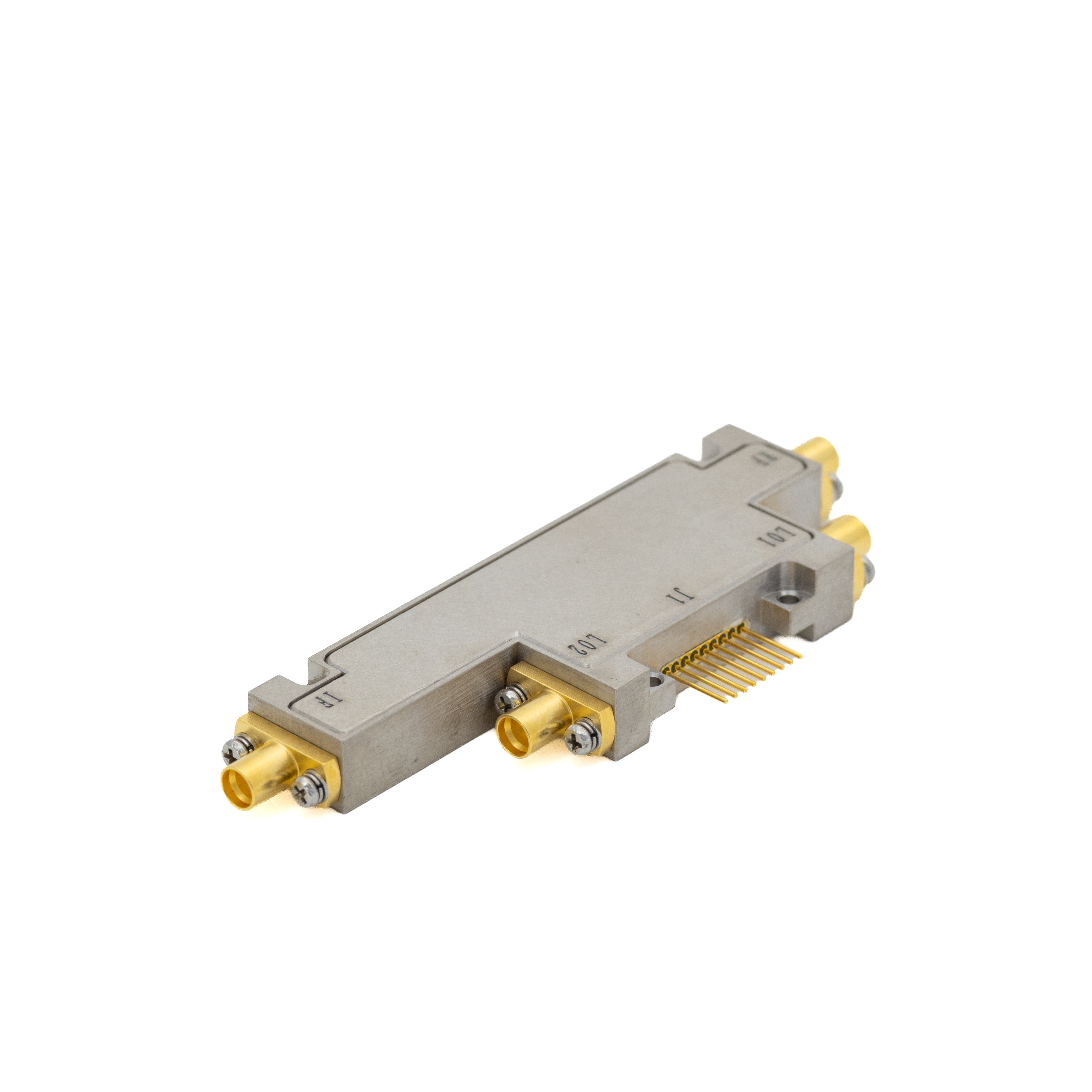

型号:HXY-DCB008180-1
| 产品特点 |
| 该款型号为接收变频模块，工作频率范围为0.8GHz至18GHz。采用两次变频模式，将0.8~18GHz宽带射频信号，下变频至中心频率1.8GHz，具备200M/1G两种中频带宽切换输出，典型接收增益为45dB。该器件是雷达和电子战等领域的理想选择。 |

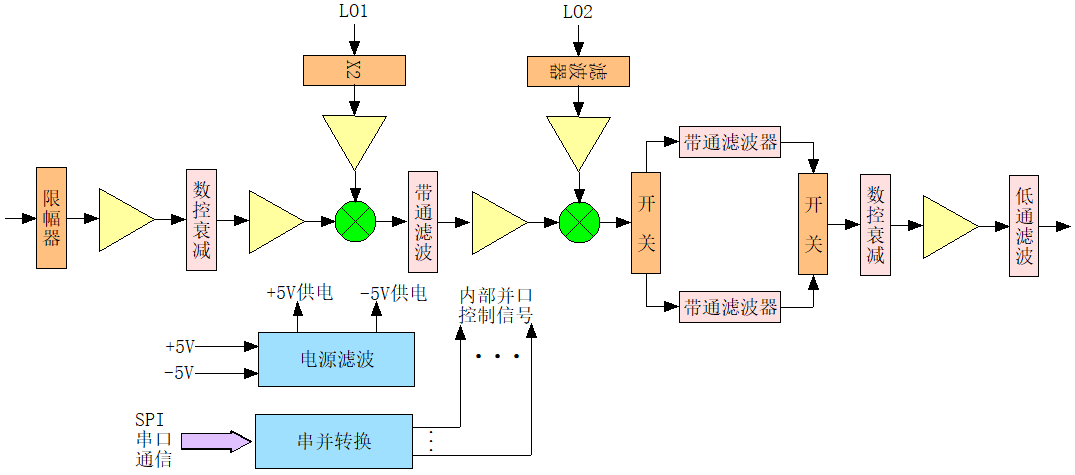

功能框图
电性能参数 (+5.0VDD, -5.0VEE，25℃, 50Ω)
参数 | 代号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
射频输入频率 | fRF | 0.8 | - | 18 | GHz | |
一本振输入频率 | fLO1 | 11.4 | - | 20 | GHz | |
一本振输入功率 | PLO1 | 3 | - | 6 | dBm | |
二本振输入频率 | fLO2 | - | 20.2/23.8 | - | GHz | |
二本振输入功率 | PLO2 | 0 | - | 3 | dBm | |
中频输出中心频率 | fIF | - | 1.8 | - | GHz | |
中频带宽 | BWIF | - | 0.2/1 | - | GHz | 带宽可选 |
接收增益 | GP | - | 45 | - | dB | |
带内平坦度 | ΔGP | - | 2 | - | dB | |
输出杂波 | Spur | - | -50 | - | dBc | |
接收噪声系数 | NF | - | - | 6.5 | dB | |
中频输出P-1 | P-1 | 13 | - | - | dBm | |
射频数控衰减量 | ATTRF | 0 | - | 31 | dB | 步进1dB |
中频数控衰减量 | ATTIF | 0 | - | 31.5 | dB | 步进0.5dB |
输入抗烧毁功率 | Limit | 4 | - | - | Watt | 连续波，5分钟 |
端口驻波 | VSWR | - | - | 2 | ||
引脚定义
引脚序号 | 描述 | 特性 |
1 | VDD | +5VDD(Imax:0.5A) |
2 | VEE | -5VEE(Imax:0.05A) |
3 | GND | Ground |
4 | LE | Load Enable |
5 | CS | Chip Select |
6 | DAT | Serial Data |
7 | CLK | Serial Clock |
8 | GND | Ground |
9 | VDD | +5VDD |

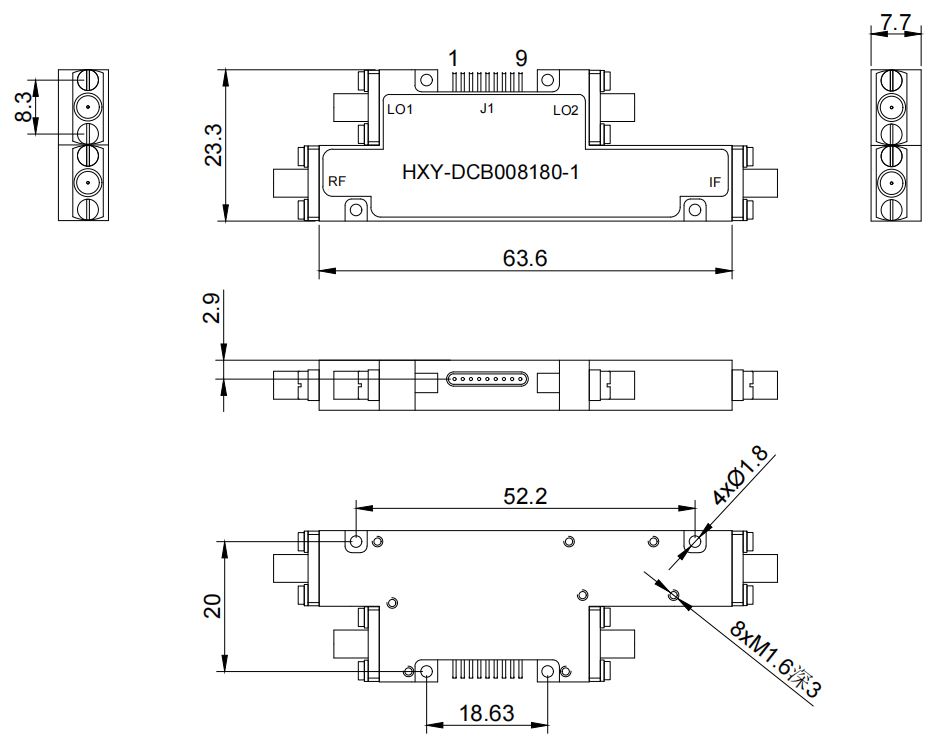

外形尺寸图 (单位：毫米)
