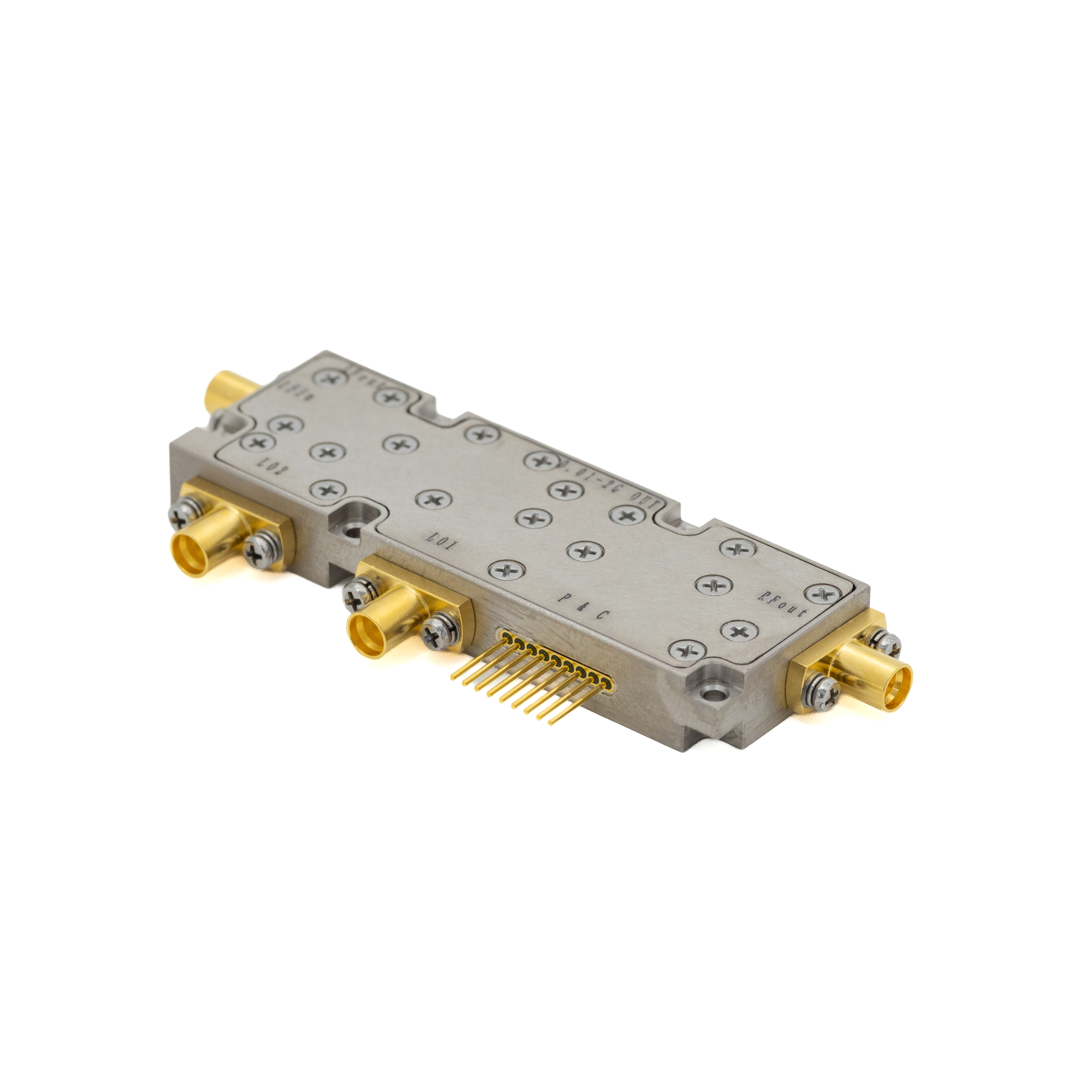

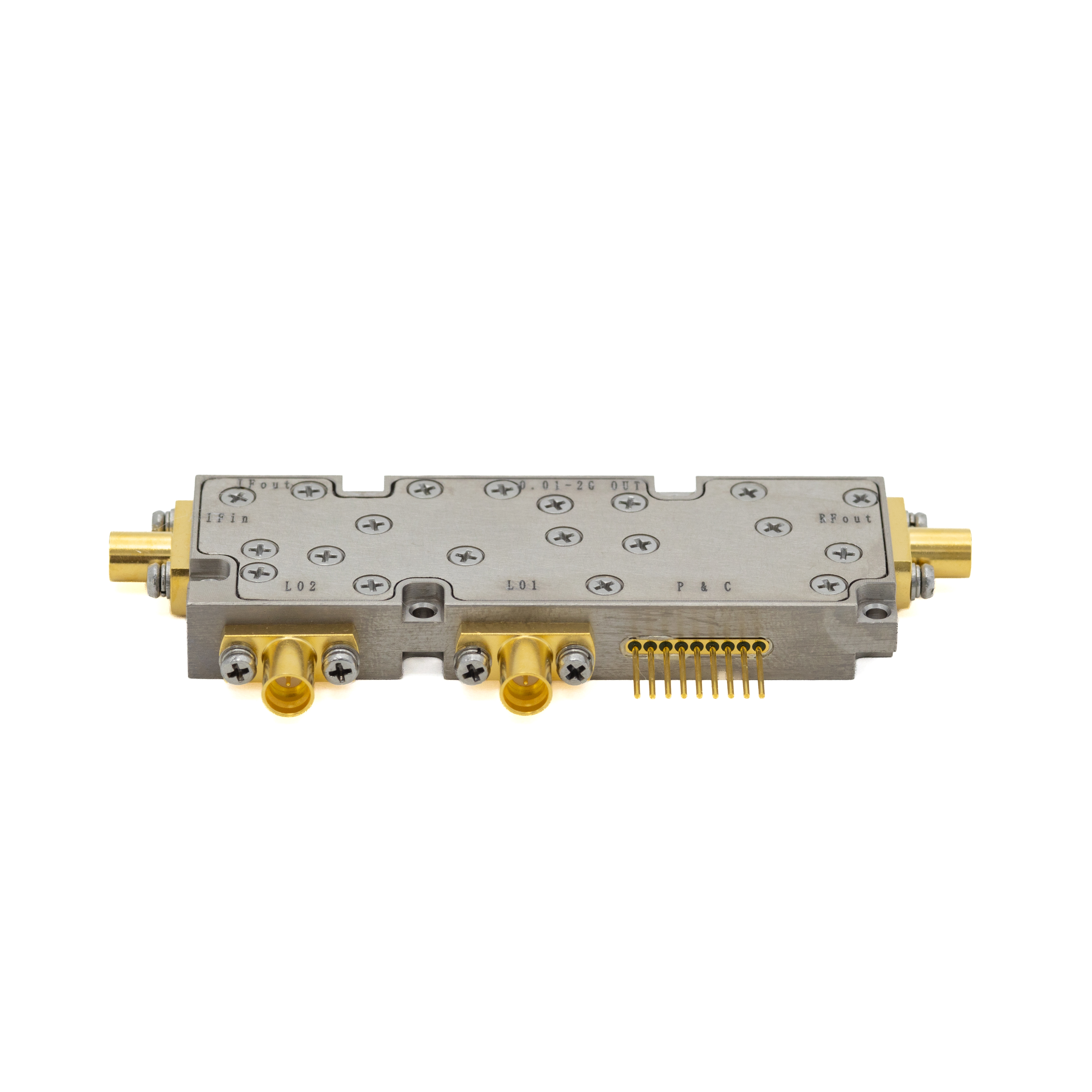

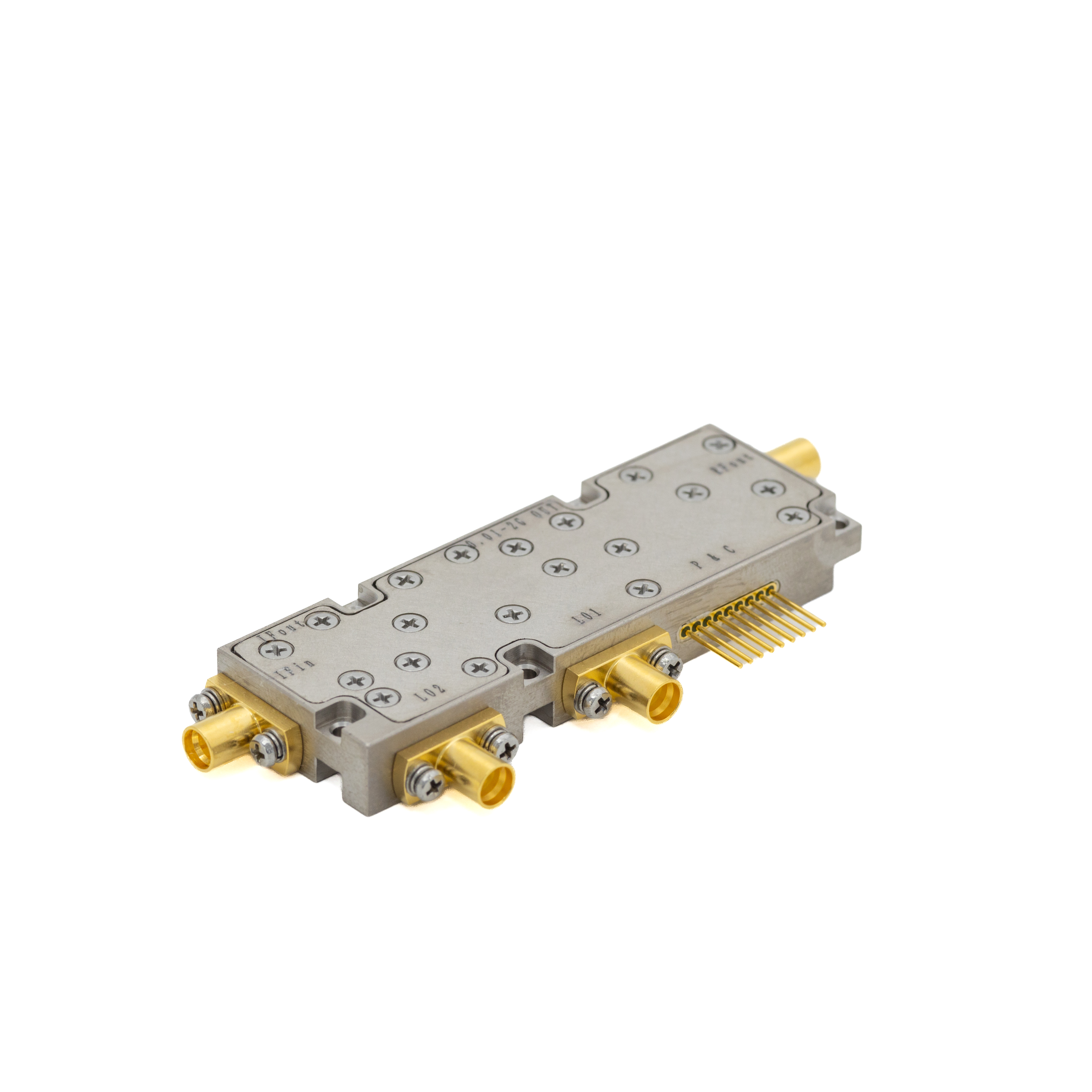

型号:HXY-UCB000180
| 产品简介 |
| 该款型号为发射变频模块，采用两次变频模式，将中心频率1.8GHz带宽1GHz中频信号变频至0.01~18GHz宽带射频信号，其中0.01~2GHz为小功率端口输出，0.8~18GHz端口输出可满足推动后级功放使用。该器件是雷达和电子战等领域的理想选择。 |

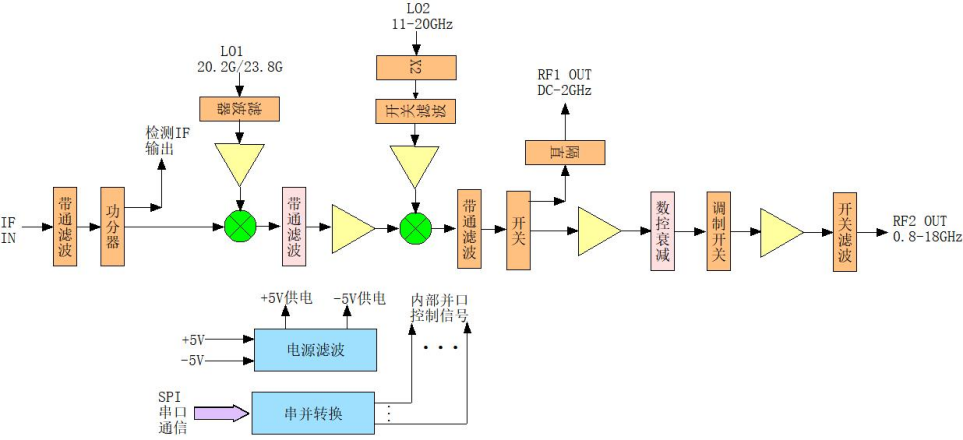

功能框图
电性能参数 (+5.0VDD, -5.0VEE，25℃, 50Ω)
参数 | 代号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
中频输入中心频率 | fIF | - | 1.8 | - | GHz | 1GHz瞬时带宽 |
中频输入功率 | PIF | - | -8 | - | dBm | |
一本振输入频率 | fLO1 | - | 20.2/23.8 | - | GHz | |
一本振输入功率 | PLO1 | 3 | - | 6 | dBm | |
二本振输入频率 | fLO2 | 11 | - | 20 | GHz | |
二本振输入功率 | PLO2 | 0 | - | 3 | dBm | |
RF1频率 | fRF1 | 0.01 | - | 2 | GHz | |
RF1链路损耗 | ILRF1 | - | - | 22 | dB | |
RF1杂波抑制 | SpurRF1 | - | 50 | - | dBc | |
RF1谐波抑制 | HRF1 | - | 35 | - | dBc | |
RF2频率 | fRF2 | 0.8 | - | 18 | GHz | |
RF2线性输出功率 | Pout | 0 | - | - | dBm | 输入-8dBm时测试 |
RF2饱和输出功率 | Psat | 4 | - | - | dBm | |
RF2杂波抑制 | SpurRF2 | - | 55 | - | dBc | |
RF2谐波抑制 | HRF2 | - | 35 | - | dBc | 0.8~2GHz 输出0dBm时测试 |
- | 40 | - | 2~18GHz 输出0dBm时测试 | |||
RF2带内平坦度 | - | 3.0 | - | dB | 1GHz瞬时带宽内 | |
RF2数控衰减量 | 0 | - | 31.5 | dB | 步进0.5dB | |
RF2闭塞开关关断比 | - | 40 | - | dB | ||
端口驻波 | VSWR | - | - | 2.5 |
引脚定义
引脚序号 | 描述 | 特性 |
1 | VDD | +5VDD(Imax:0.5A) |
2 | VEE | -5VEE(Imax:0.1A) |
3 | SW | Switch(0:turn on，1:turn off) |
4 | DAT | Serial Data |
5 | CLK | Serial Clock |
6 | CS | Chip Select |
7 | LE | Load Enable |
8 | GND | Ground |
9 | VDD | +5VDD |

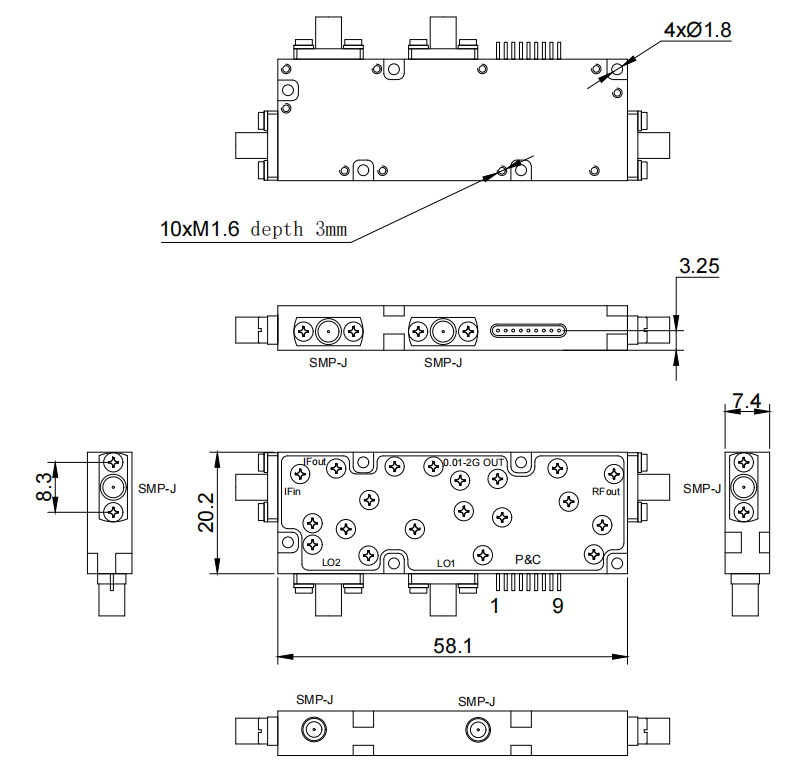

外形尺寸图 (单位：毫米)
