发射变频模块,0.01~18GHz
￥5,800
销量 0
售前/售后服务热线
18651600870
(史先生)
13390765206
(高女士)
售前/售后服务热线
18651600870
(史先生)
13390765206
(高女士)
型号:HXY-UDCB038180PZ-2G
| 产品描述 |
| HXY-UDCB818PZ-2G是一款超宽带上下变频模块，工作频率范围覆盖0.38GHz～18GHz，全频段发射输出功率典型值0dBm，接收增益典型值40dB，工作电压VCC=+12V。全频带发射杂散抑制大于50dBc（输出0dBm条件下），接收杂散抑制大于50dBc（输出0dBm条件下）。该产品主要应用于通信发射机/接收机的宽带上/下变频，实现信号的滤波、频率变换、幅度调节等功能。该产品的各项指标均可根据客户需求进行调整，具有较强通用性。 |

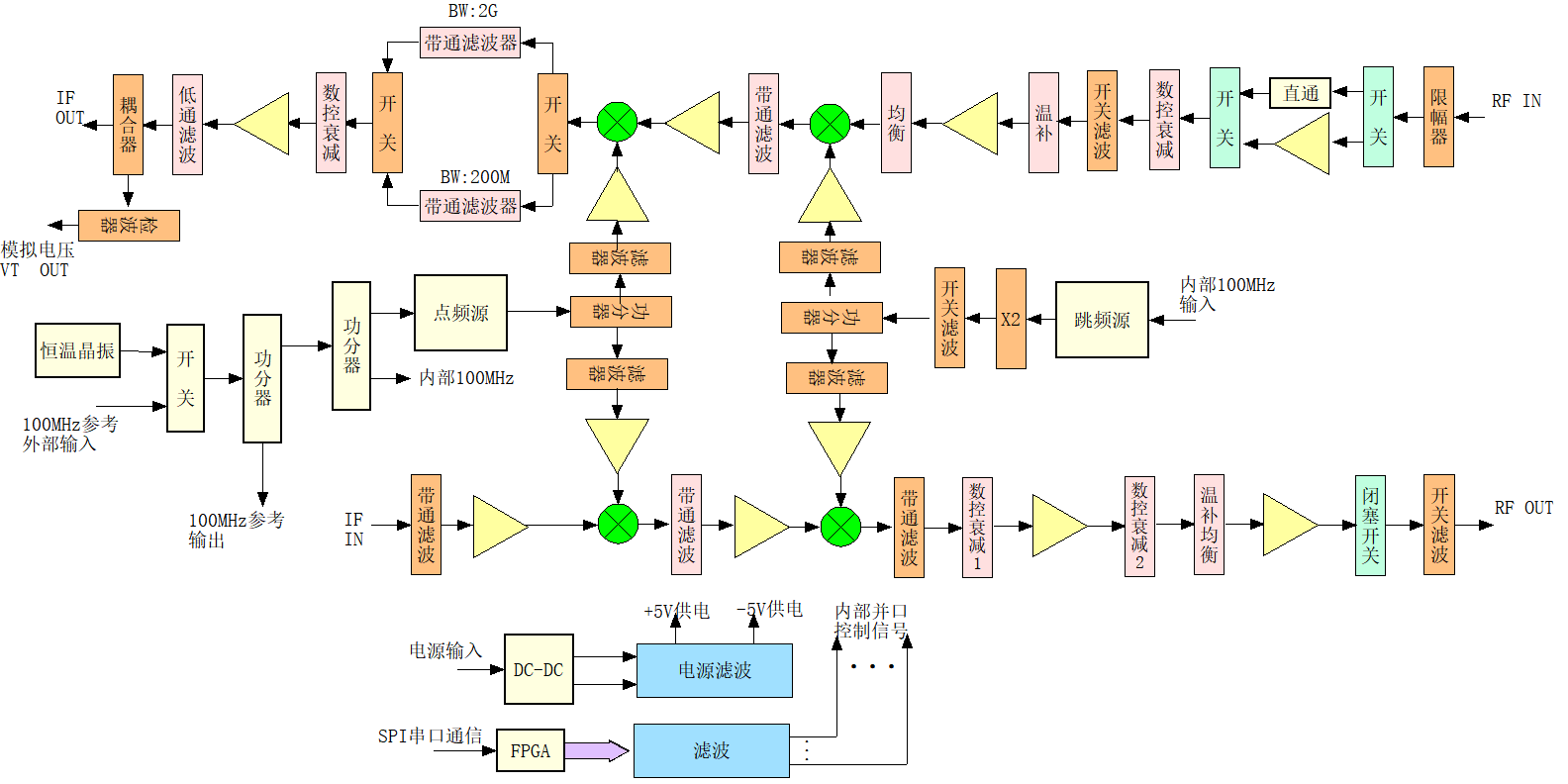

产品原理框图
电性能参数 (若无特殊说明，VCC=+12V, TA=-40℃～+70℃, 50Ω)
参数 | 代号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 | |
上变频部分 | 最大瞬时带宽 | IBWTout | - | - | 2 | GHz | |
射频输出频率 | fTout | 0.38 | - | 18 | GHz | ||
带通滤波器带外抑制 | OBRIFin | 25 | - | - | dB | DC～2.2GHz/ 5～9GHz 中频输入端 | |
射频输出功率 | PTout | 0 | - | - | dBm | PIFin=-8dBm | |
带内平坦度 | △GpT | -2 | 2 | 2G带宽内 | |||
A1T | - | 31 | - | dB | 0～31dB可调， 步进1dB | ||
射频衰减2 | A2T | - | 32 | - | dB | 1位固定衰减 | |
射频衰减精度 | △A T | ±0.5 | dB | 衰减1/2/4dB | |||
±1 | 衰减8/16dB | ||||||
±1.5 | 衰减31dB | ||||||
输出杂散抑制 | Rspur T | 50 | - | - | dB | PTout =0dBm | |
射频输出谐波抑制 | HR T | 30 | - | - | dBc | 0.38～6GHz； PTout =0dBm | |
50 | - | - | 6～18 GHz； PTout =0dBm | ||||
Ron/off T | 40 | - | - | dB | |||
SPST关断响应速度 | Toff T | - | - | 100 | ns | ||
下变频部分 | 输入射频频率范围 | fRFin | 0.38 | - | 18 | GHz | |
瞬时带宽 | BWIFout | - | 0.2/2 | - | GHz | 两种带宽切换 | |
中频输出中心频率 | fIFout | - | 3.6 | - | GHz | ||
抗烧毁功率 | PCW | 10 | - | - | W | 连续波输入 | |
接收增益 | G | 37 | - | 43 | dB | ||
带内平坦度 | △GpR | -2.5 | 2.5 | dB | 2GHz带宽内 | ||
中频输出饱和功率 | PIFout | - | - | 15 | dBm | ||
中频输出P-1 | P-1IFout | 8 | - | - | dBm | ||
中频衰减 | AIF | - | 20 | - | dB | 0～20dB可调， 步进1dB | |
射频衰减 | AR | - | 31 | - | dB | 0～31dB可调， 步进1dB | |
射频衰减精度 | △A R | （0.3+Ai*7%） | - | 0.3+Ai*7% | dB | Ai为衰减量 | |
衰减响应时间 | T Aset | - | - | 30 | ns | ||
噪声系数 | NF | - | - | 6.5 | dB | TA=25℃ | |
中频输出虚假电平 | P IFSPUR | - | - | -50 | dBm | 无射频输入时 | |
中频输出谐波抑制 | HR IFout | 40 | - | - | dBc | PIFout=0 dBm时 | |
中频输出带内杂散抑制 | Rspur IFout | 50 | - | - | dBc | PIFout=0 dBm时 | |
中频信号内部检波 | VDET IF | 0.3 | - | 1.2 | V | 模拟信号输出 | |
信号 输出a | 输出频率 | fCLK-INT | - | 100 | - | MHz | |
输出功率范围 | PCLK-INT | -2 | - | 2 | dBm | ||
输出杂散抑制 | Rspur CLK-INT | 70 | - | - | dBc | ||
输出谐波抑制 | HR CLK-INT | 30 | - | - | dBc | ||
输出相位噪声 | PN CLK-INT | - | -120 | - | dBc/ Hz | @100Hz | |
- | -150 | - | @1kHz | ||||
- | -160 | - | @10kHz | ||||
- | -170 | - | @100kHz | ||||
公共 指标 | 端口驻波 | VSWR | - | 2.2 | - | - | |
中频收发隔离 | ISOIFin/IFout | 50 | - | - | dB | ||
射频收发隔离 | ISOTout/Rin | 50 | - | - | dB | ||
+12V工作电流 | I+12V | - | - | 1.6 | A | ||
a:仅限使用内部参考时 | |||||||

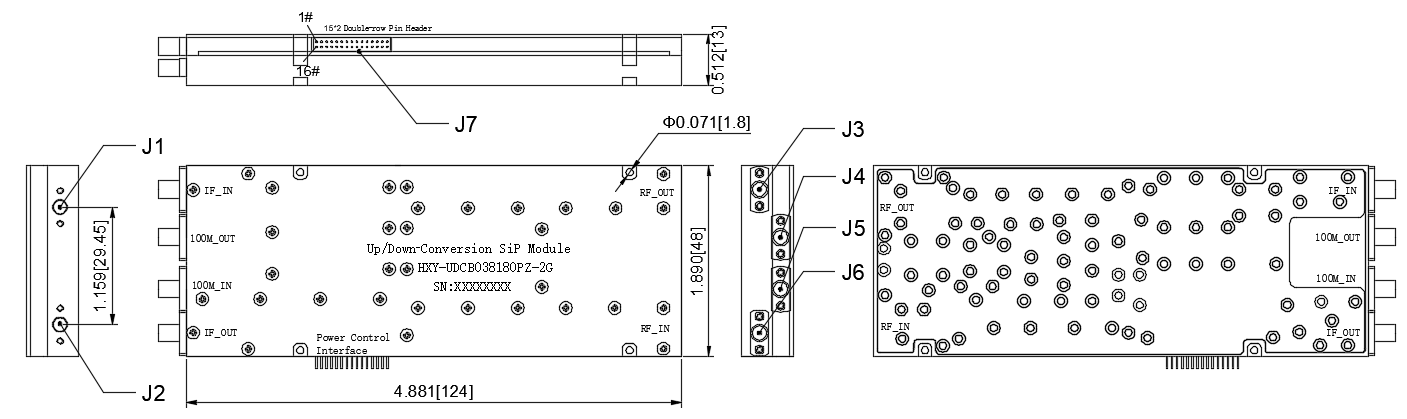

外形尺寸图 (单位：英寸[毫米])
