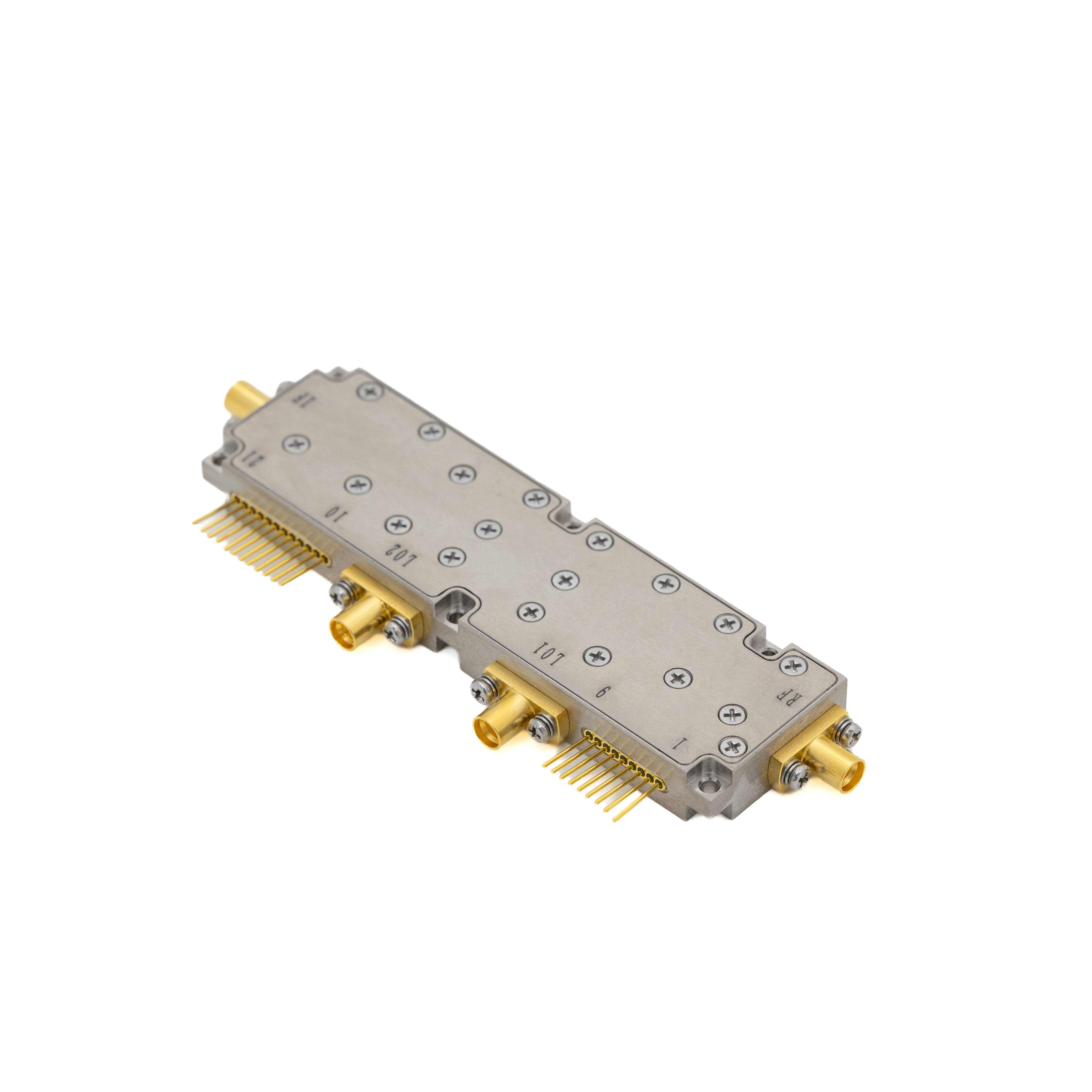

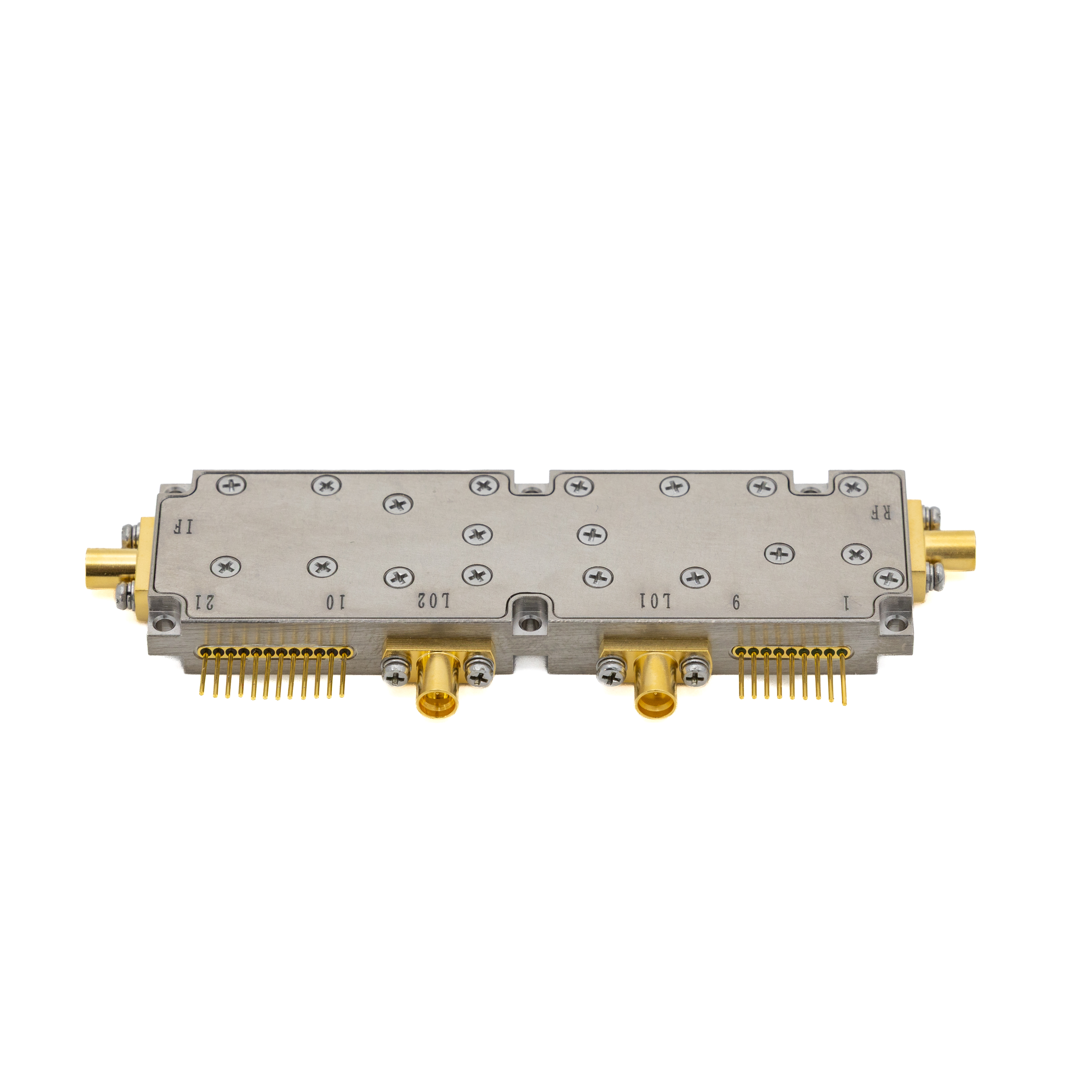

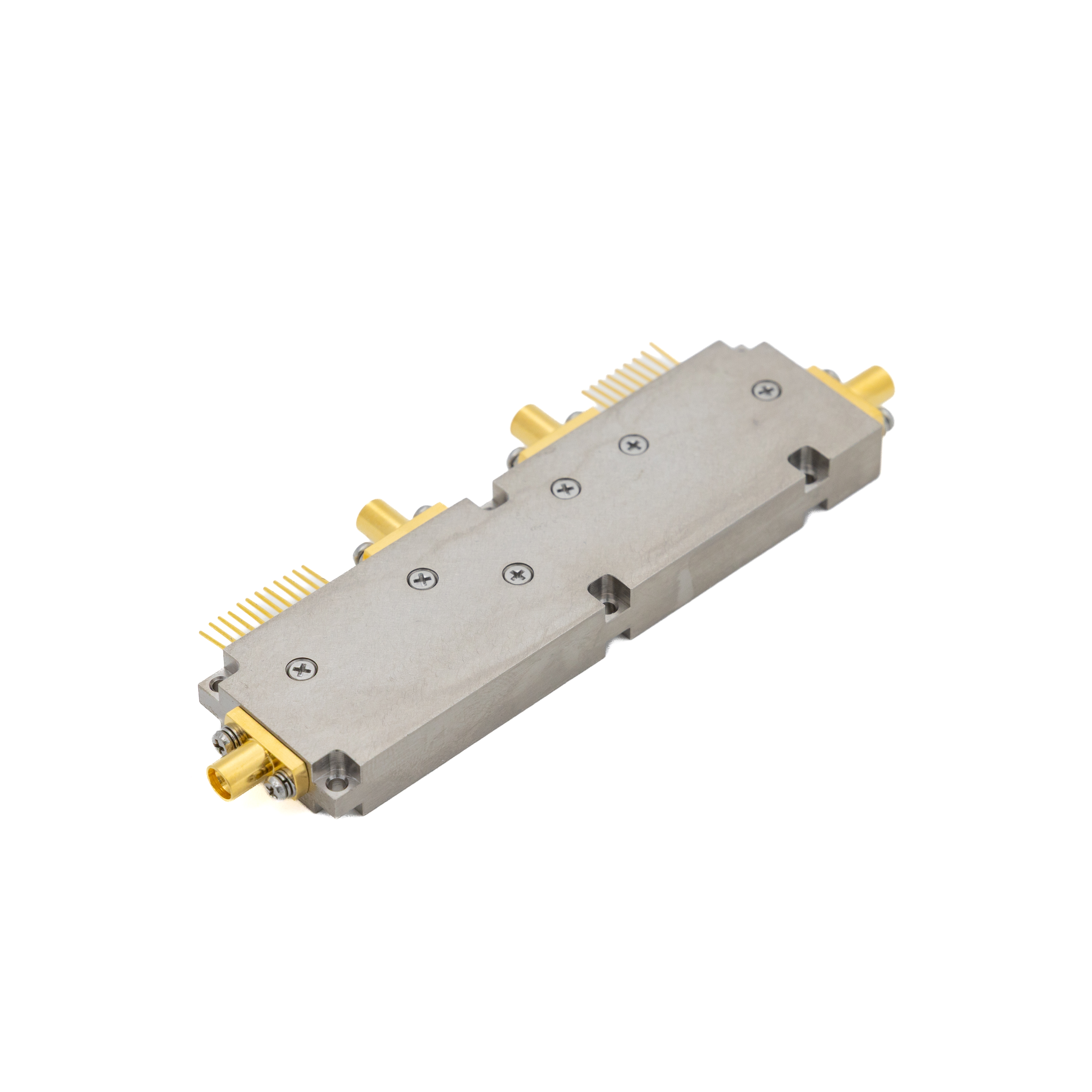

发射变频模块,0.01~18GHz
￥5,800
销量 0
售前/售后服务热线
18651600870
(史先生)
13390765206
(高女士)
售前/售后服务热线
18651600870
(史先生)
13390765206
(高女士)
型号:HXY-UDCB0818-1
| 产品简介 |
| 该款型号为发射变频模块，双向上下变频模块工作频率为0.8-18GHz，采用两次变频模式，双向收发变频分时工作，支持收发通道单独供电，快速收发切换，本振信号内部倍频、放大。该器件是雷达和电子战等领域的理想选择。 |

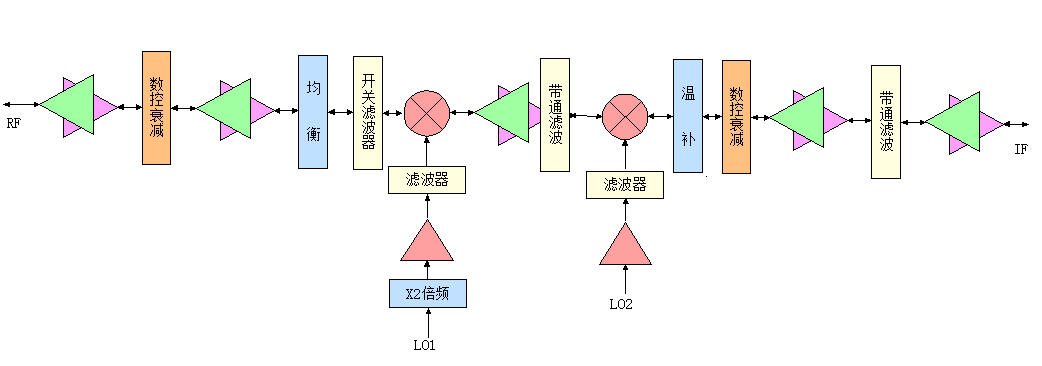

功能框图
电性能参数 (+5.0VDD, -5.0VEE，25℃, 50Ω)
参数 | 代号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
上变频 | ||||||
中频输入中心频率 | fIF | - | 1.8 | - | GHz | 1GHz瞬时带宽 |
中频输入功率 | PIF | - | -10 | - | dBm | |
射频频率 | fRF | 0.8 | - | 18 | GHz | |
射频发射增益 | Gt | 10 | - | - | dB | |
射频输出最大饱和功率 | Psat | 7 | - | - | dBm | |
射频输出杂散抑制 | Spur | - | 50 | - | dBc | |
射频带内平坦度 | - | 3.5 | - | dB | 1GHz瞬时带宽内 | |
射频数控衰减量 | 0 | - | 35 | dB | 步进5dB | |
中频数控衰减量 | 0 | - | 31 | dB | 步进1dB | |
下变频 | ||||||
接收增益 | Gr | 40 | - | - | dB | 数控衰减器无衰减条件下测试 |
带内平坦度 | - | 3.5 | - | dB | 1GHz瞬时带宽内 | |
输出杂散抑制 | Spur | - | -55 | - | dBc | |
接收噪声系数 | NF | - | - | 8 | dB | |
中频输出P-1 | P-1 | 14 | - | - | dBm | |
射频数控衰减量 | 0 | - | 35 | dB | 步进5dB | |
中频数控衰减量 | 0 | - | 31 | dB | 步进1dB | |
本振 | ||||||
一本振输入频率 | fLO1 | 11.4 | - | 20 | GHz | |
一本振输入功率 | PLO1 | 3 | - | 6 | dBm | |
二本振输入频率 | fLO2 | - | 20.2/23.8 | - | GHz | 可切换使用也可单一频率使用 |
二本振输入功率 | PLO2 | 3 | - | 6 | dBm | |
公共 | ||||||
中频带通滤波器通带及抑制 | Spur | - | 25 | - | dBc | 通带：1.3-2.3GHz,抑制：@1.1GHz&2.5GHz |
端口驻波 | VSWR | - | - | 2 | ||
上下变频电源调制响应速度 | SR | - | - | 200 | ns | |
收发开关切换速度 | Tsw | - | - | 100 | ns | |
+5V工作电流(上变频) | IDD1 | 0.25 | A | 纹波≤20mV | ||
+5V工作电流(下变频) | IDD2 | 0.3 | A | 纹波≤20mV | ||
+5V工作电流(共用) | IDD3 | 0.35 | A | 纹波≤20mV | ||
-5V工作电流 | IEE | 0.1 | A | 纹波≤20mV |
引脚定义
引脚序号 | 描述 | 特性 |
1 | 射频衰减CT1 | 射频5dB衰减 |
2 | 射频衰减CT2 | 射频10dB衰减 |
3 | 射频衰减CT3 | 射频20dB衰减 |
4 | 射频开关滤波C | 控制见射频开关滤波器组真值表 |
5 | 射频开关滤波B | |
6 | 射频开关滤波A | |
7 | 本振开关滤波V3 | 控制见本振开关滤波器组真值表 |
8 | 本振开关滤波V2 | |
9 | 本振开关滤波V1 | |
10 | VEE | 共用-5VDC,需要持续供电 |
11 | VDD | 共用+5VDC,需要持续供电 |
12 | GND | Ground |
13 3 | 中频衰减CT1 | 中频1dB衰减 |
14 | 中频衰减CT2 | 中频2dB衰减 |
15 | 中频衰减CT3 | 中频4dB衰减 |
16 | 中频衰减CT4 | 中频8dB衰减 |
17 | 中频衰减CT5 | 中频16dB衰减 |
18 | SW | 收发开关（1：发射；0：接收） |
19 | GND | Ground |
20 | VDD | 上变频电源+5VDC，电源调制，可关断 |
21 | VDD | 下变频电源+5VDC，电源调制，可关断 |

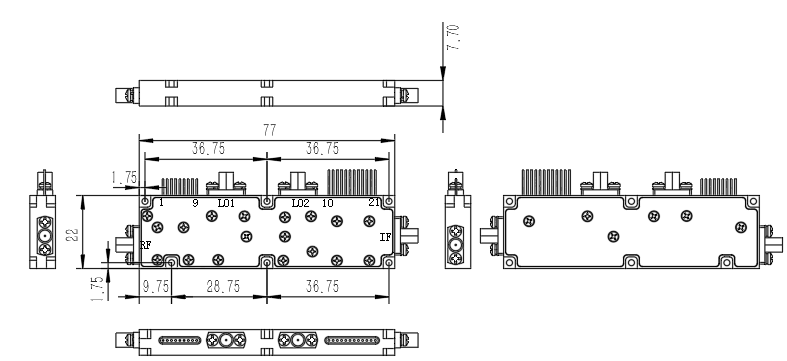

外形尺寸图 (单位：毫米)
