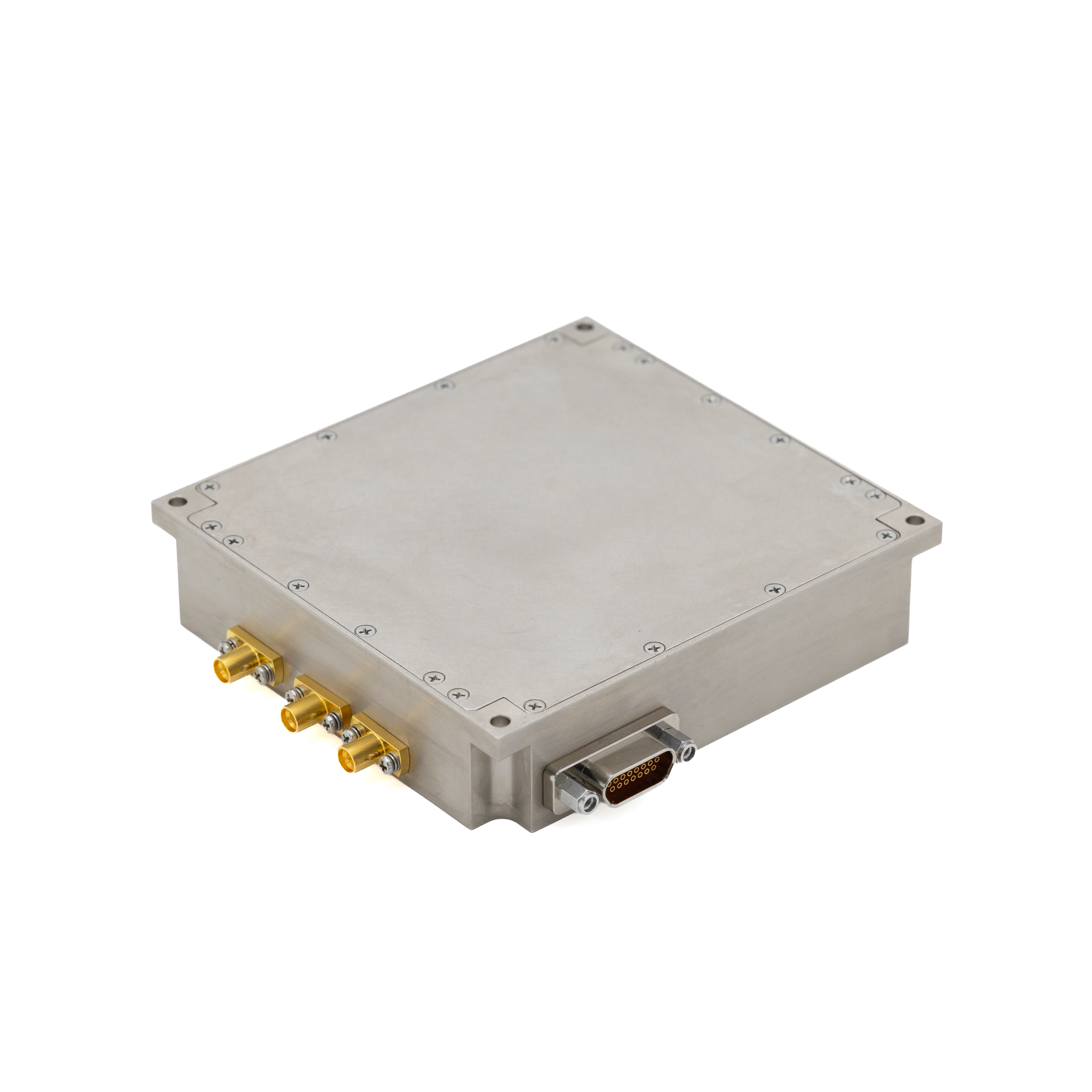

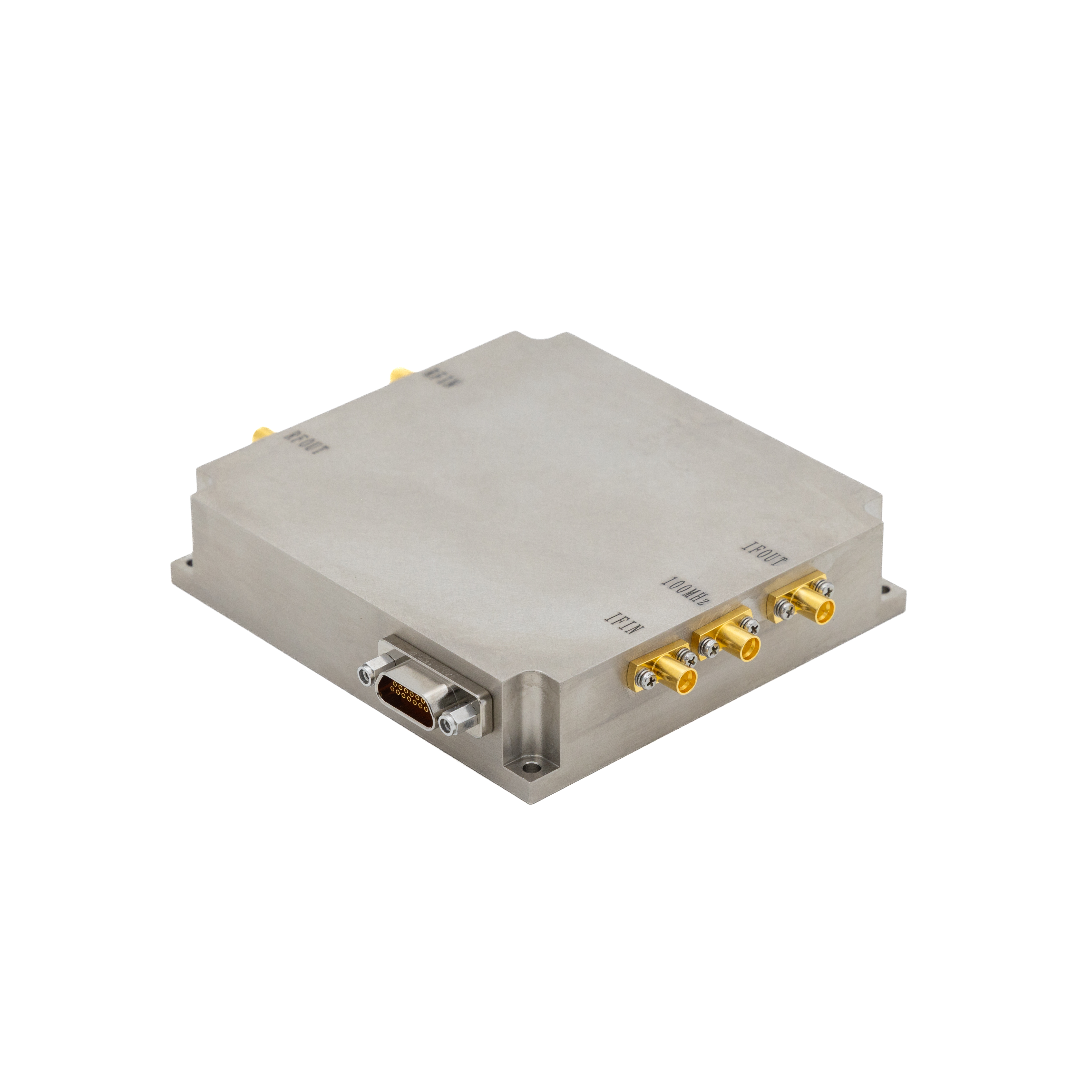

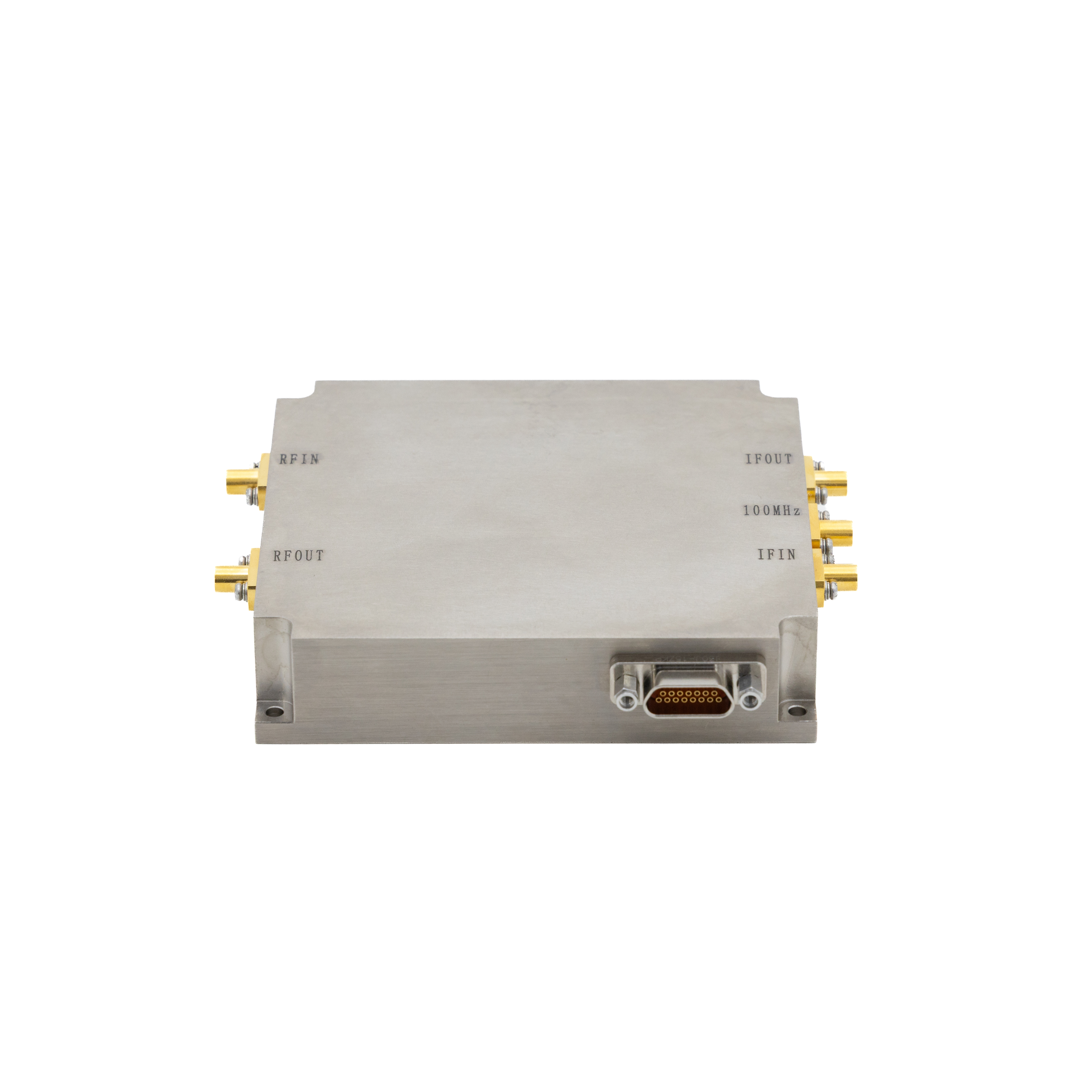

型号:HXY-UDCB008180-PZ-V4
| 产品简介 |
| HXY-UDCB008180-PZ-V4是一款超宽带上下变频模块，工作频率范围覆盖0.8GHz～18GHz，全频段发射输出功率典型值0dBm，接收增益典型值45dB。全频带发射杂散抑制大于45dBc（输出0dBm条件下），接收杂散抑制大于50dBc（输出0dBm条件下）。该产品主要应用于通信发射机/接收机的宽带上/下变频，实现信号的滤波、频率变换、幅度调节等功能。该产品的各项指标均可根据客户需求进行调整，具有较强通用性。 |

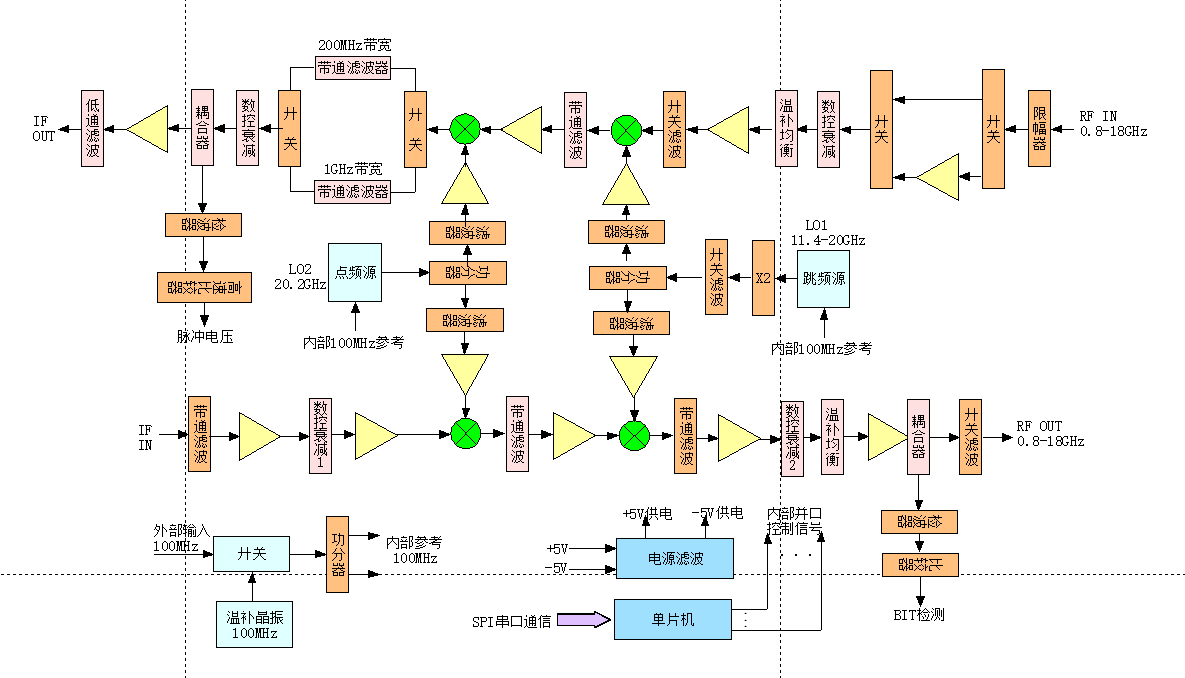

原理框图
电性能参数 (若无特殊说明，VDD=+24V, TA=-40℃～+70℃, 50Ω)
参数 | 代号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 | |
上变频 | 中频输入中心频率 | fIF | - | 1.8 | - | GHz | |
中频输入功率 | PIF | - | -30 | - | dBm | ||
输出频率 | fRF | 0.8 | - | 18 | GHz | ||
线性增益 | Gt | 30 | - | - | dB | ||
输出最大饱和功率 | Psat | 5 | - | - | dBm | ||
输出带内杂散抑制： | Spurin | - | 45 | - | dBc | 射频输出 0dBm 时测试 | |
输出谐波抑制： | HRF | 15 | - | - | dBc | f: 0.8-2GHz,输出-2dBm时测试 | |
30 | - | - | f: 2-3GHz输出-2dBm 时测试 | ||||
50 | - | - | f: 3-18GHz,输出-2dBm时测试 | ||||
带内平坦度 | △GpR | - | 3.5 | - | dB | 1GHz瞬时带宽 | |
数控衰减 1（中频） | A1T | 0 | - | 31 | dB | 步进1dB (串口控制) | |
数控衰减 2（射频） | A2T | 0 | - | 31 | dB | 步进1dB (串口控制) | |
射频输出 BIT 检测输出电平 | VBIT | 3.3 | - | - | V | 输出高电平 | |
- | - | 0.3 | 输出低电平 | ||||
下变频 | 输入射频频率范围 | fRFin | 0.8 | - | 18 | GHz | |
瞬时带宽 | BWIFout | - | 0.2/1 | - | GHz | 可切换 | |
抗烧毁功率 | PCW | 4 | - | - | W | 连续波， 5 分钟测试 | |
接收增益 | G | - | 45 | - | dB | ||
带内平坦度 | △GpR | - | 3.5 | - | dB | ||
射频输出带内杂散抑制 | Spurin | - | -50 | - | dBc/ dBm | ||
中频输出P-1 | P-1IFout | 12 | - | - | dBm | ||
数控衰减 1（中频） | A1T | 0 | - | 31 | dB | 步进1dB (串口控制) | |
数控衰减 2（射频） | A2T | 0 | - | 31 | dB | 步进1dB (串口控制) | |
噪声系数 | NF | - | - | 8 | dB | 全温， 放大支路测试 | |
接收中频检波功率 | PDET IF | -21 | - | -19 | dBm | 输出高电平 | |
脉冲检波上升沿时间 | Tr | - | - | 50 | ns | ||
外部参考信号
| 内外部参考信号开关 | Ref_sel | 可切换 | ||||
外部参考输入频率 | fCLK-INT | - | 100 | - | MHz | ||
外部参考输入功率 | PCLK-INT | 5 | - | 8 | dBm | ||
外部参考输入相位噪声 | PN CLK-INT | - | -140 | - | dBc/ Hz | @1kHz | |
公共 指标 | 端口驻波 | VSWR | - | - | 2.2 | ||
+24V工作电流 | IDD | - | - | 0.6 | A | 电压精度要求±0.05V，纹波≤20mV | |
a:仅限使用内部参考时 | |||||||

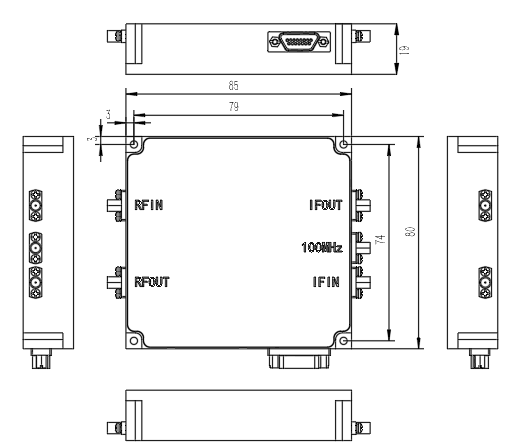

外形尺寸图 (单位：毫米)
