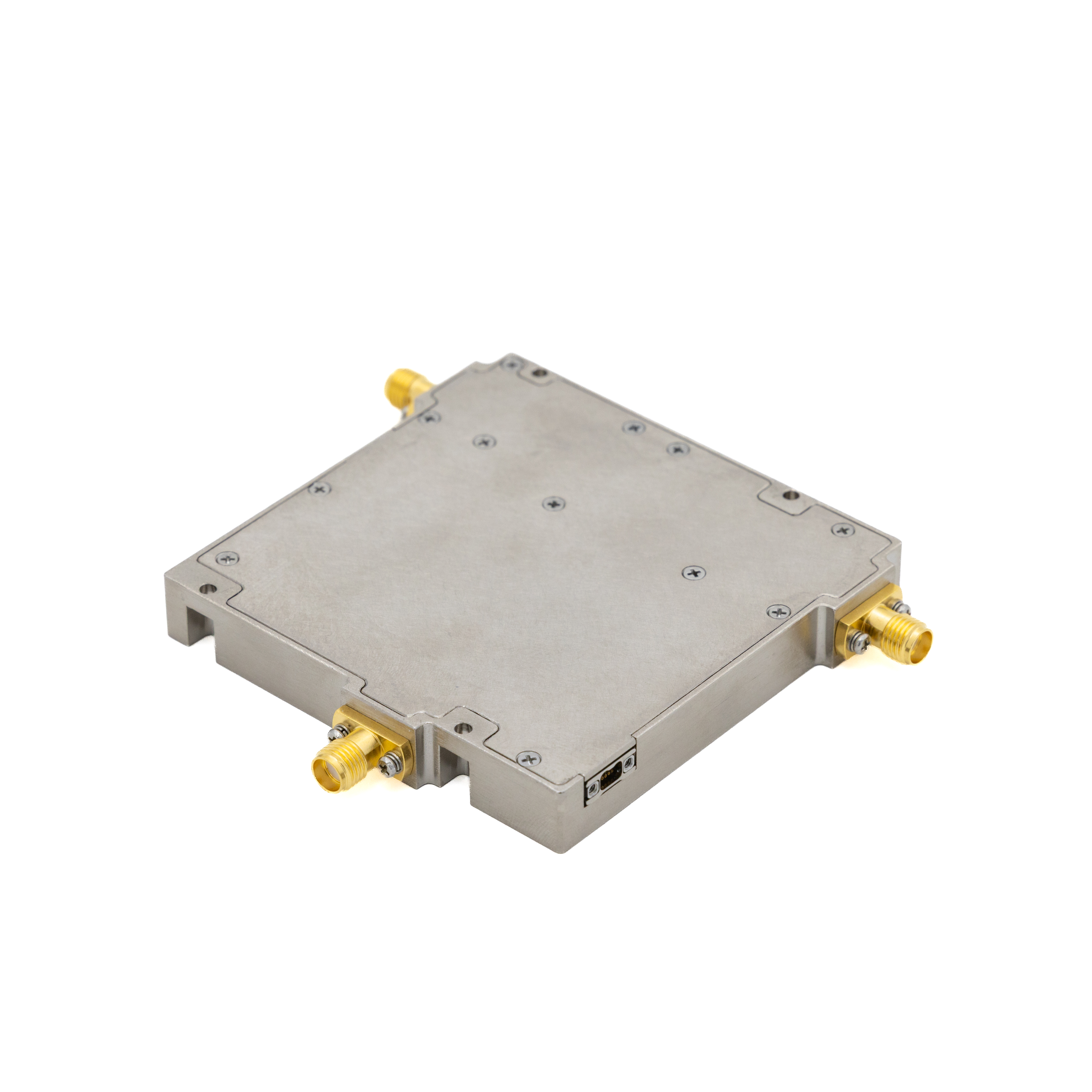

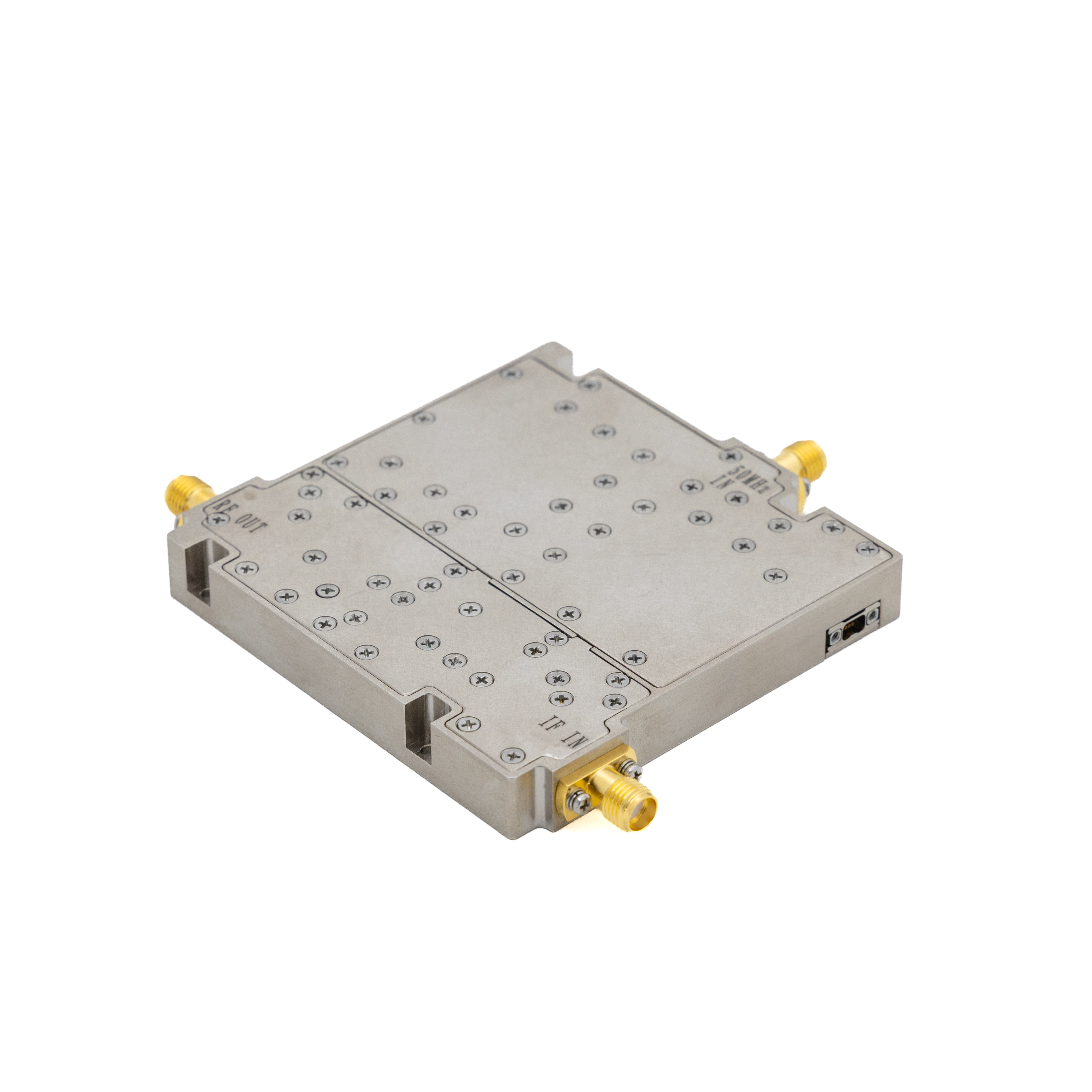

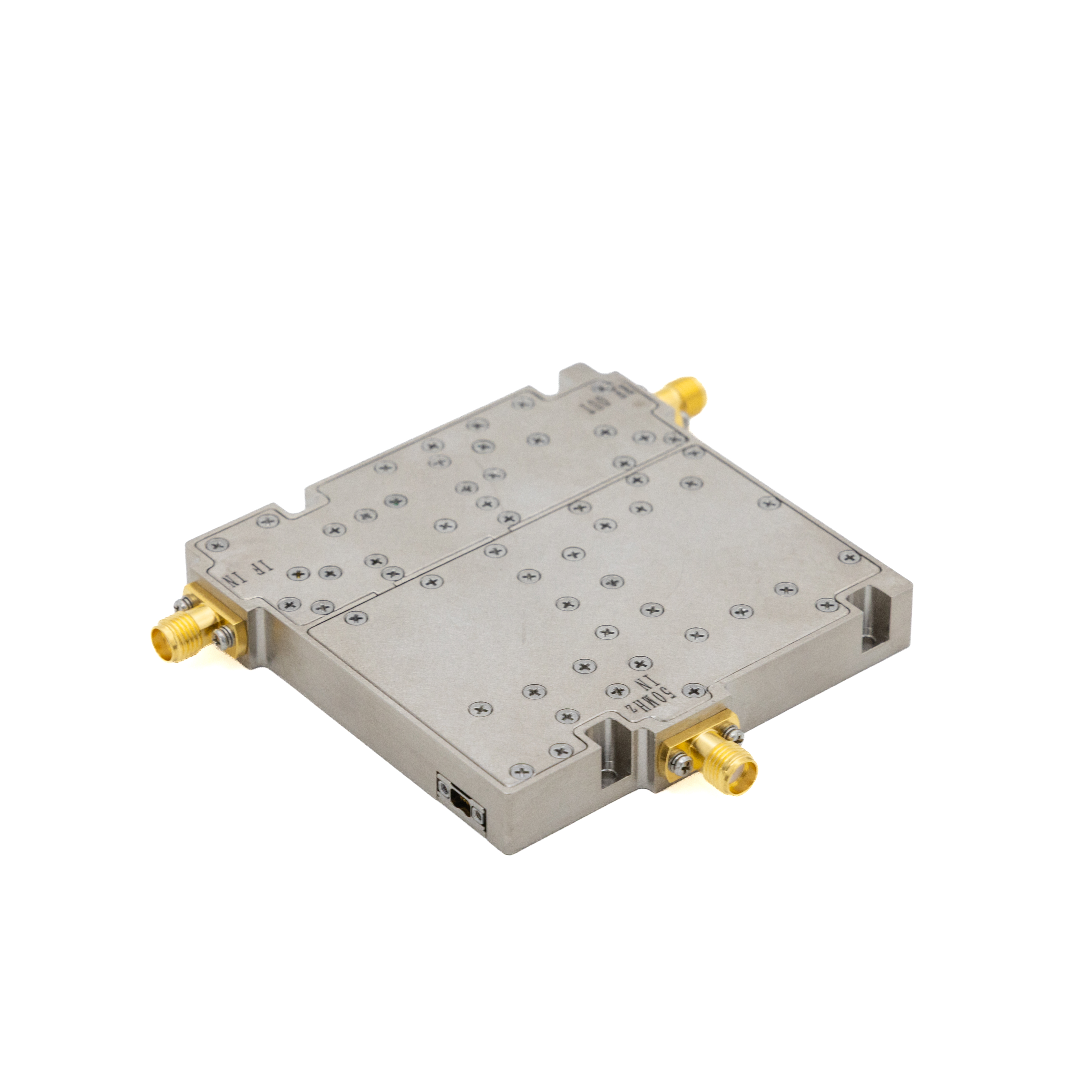

发射变频模块,0.01~18GHz
￥5,800
销量 0
售前/售后服务热线
18651600870
(史先生)
13390765206
(高女士)
售前/售后服务热线
18651600870
(史先生)
13390765206
(高女士)
型号: HXY-UCB0001180-1PZ
| 产品功能 |
上变频发射通道采用两次变频模式，中频输入频率9kHz~2GHz经开关切换直接放大输出，中频1.8GHz±300MHz经开关切换后变频至2~18GHz，与直通频率合路输出，内部集成点频源、跳频源、单片机控制、DC-DC电源等电路，输入输出采用可拆卸SMA接头配合φ0.38mm绝缘子想选择 |

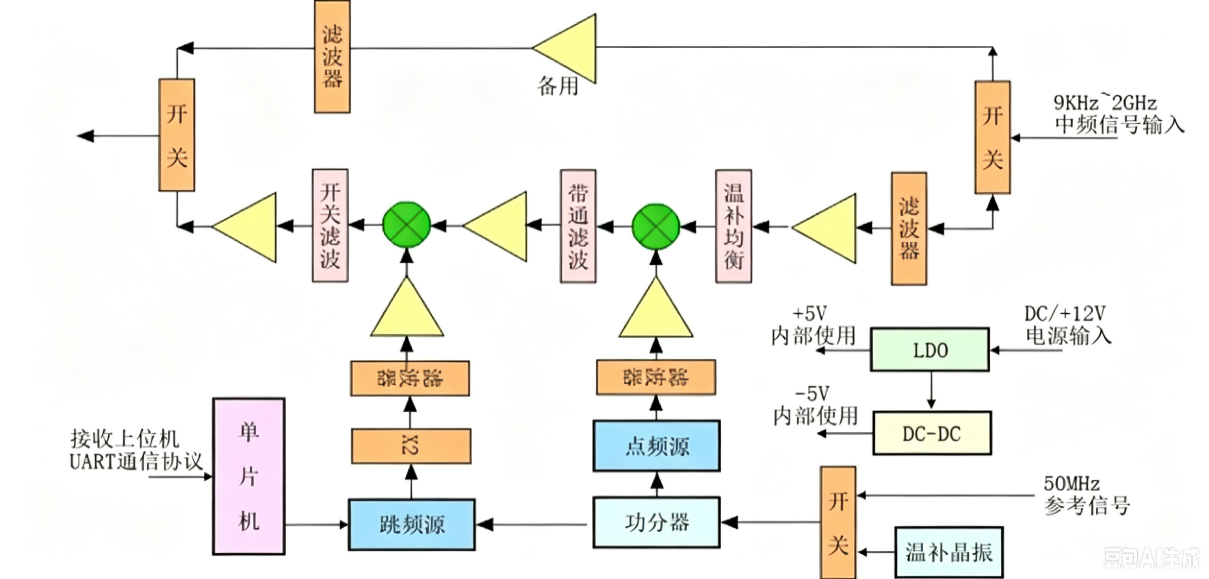

原理框图
电性能参数 (Pin=-6±2dBm,+28VDC, 25°C, 50Ω)
参数 | 代号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 | |
上变频指标
| 输入中频频率 | fIF | 0.009 | 1800 | 2300 | MHz | |
输入中频功率 | pIF | - | -6 | - | dBm | ||
瞬时带宽 | BW | - | 1000 | - | MHz | ||
输出射频频率(注1) | fRF | 0.009 | - | 18000 | MHz | 9k~2GHz为直通段， 2~8GHz为变频段。 | |
输出功率 | Pout | 5 | - | - | dBm | ||
射频增益平坦度 | ΔGp | - | 6 | - | dB | ||
射频带内平坦度 | ΔG1 | - | 4 | - | dB | 1GHz带宽 | |
谐波抑制 | HR2 | - | 40 | - | dBc | 输入-6dBm | |
杂散抑制 | Spur | 50 | dBc | 输入-6dBm | |||
射频数控衰减 | ATT | 1 | - | 31 | dB | ||
参考信号要求 | 内参考信号频率 | fREF | - | 50 | MHz | 方波,支持内外参切换 | |
内参考频率精度 | facc | - | - | 2 | ppm | 设计保证 | |
内参考相位噪声 | - | -125 | - | dBc/Hz | @1KHz | ||
外参考信号频率 | fREF | - | 50 | - | MHz | ||
外参考信号功率 | PREF | 7 | - | 10 | dBm | ||
外参考杂散抑制 | SR | 70 | - | - | dBc | ||
外参考相位噪声 | SSB | - | - | -140 | dBc/Hz | @1KHz | |
公 共 指 标 | 端口驻波 | SWR | - | - | 2.5 | ||
+28V工作电流 | Icc | - | - | 0.5 | A |
备注：1.9kHz~100kHz不考核该频段输出射频指标；
引脚定义
引脚序号 | 描述 | 特性 |
1,2 | VDD | +12～+28V |
3,4 | GND | 电源地 |
5 | UART-TX | UART串口发射 |
6 | UART-RX | UART串口接收 |
7 | GND | 通信地 |
8 | SW | 内外参切换开关(高电平3.3V：外参考，低电平0V:内参考) |
9 | NC | 备用 |

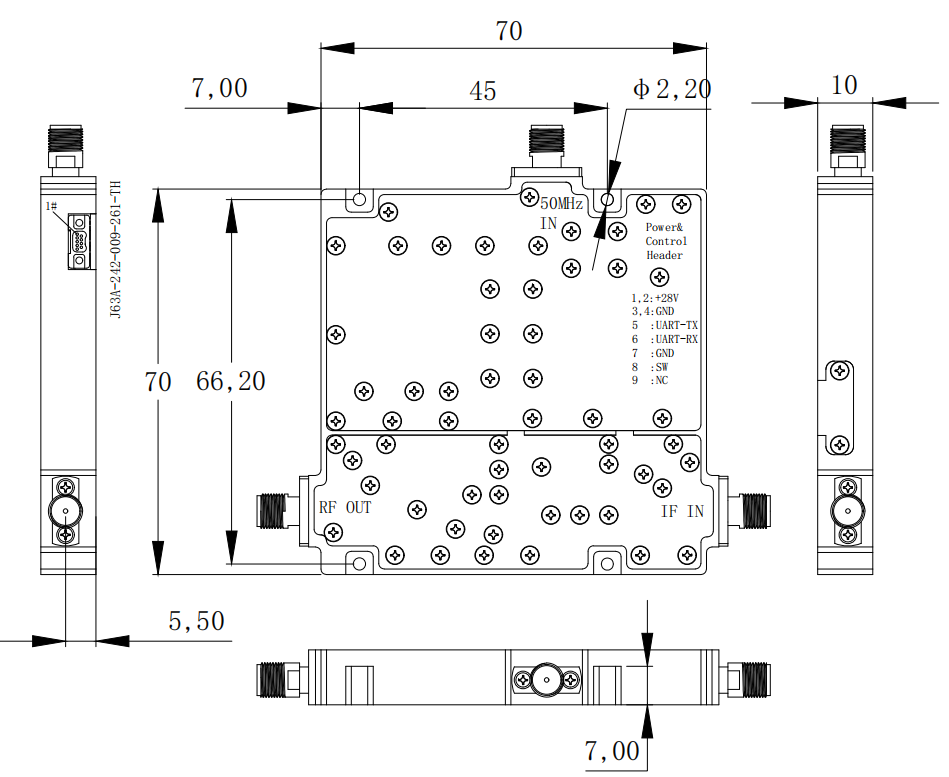

外形尺寸图 (单位：毫米)
