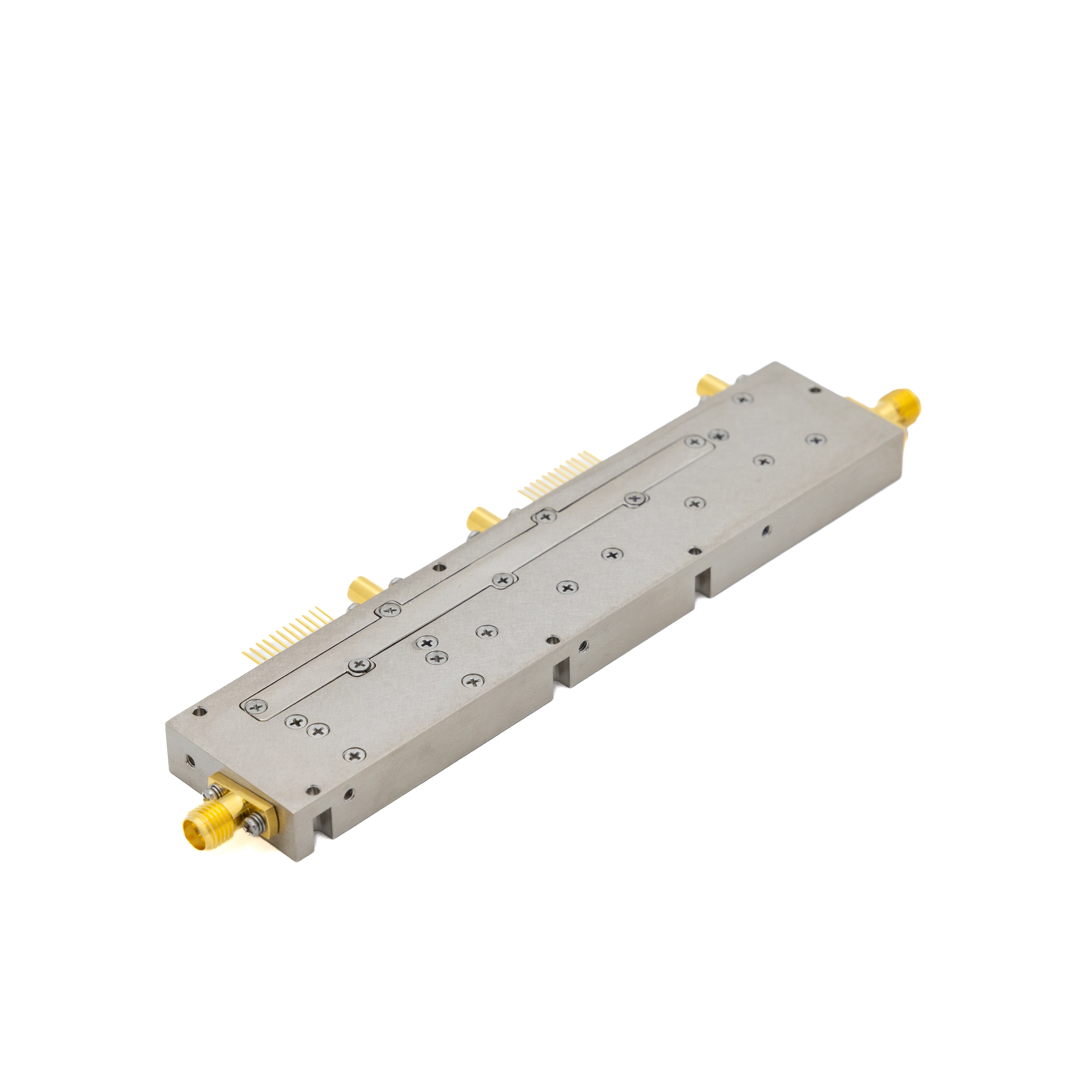

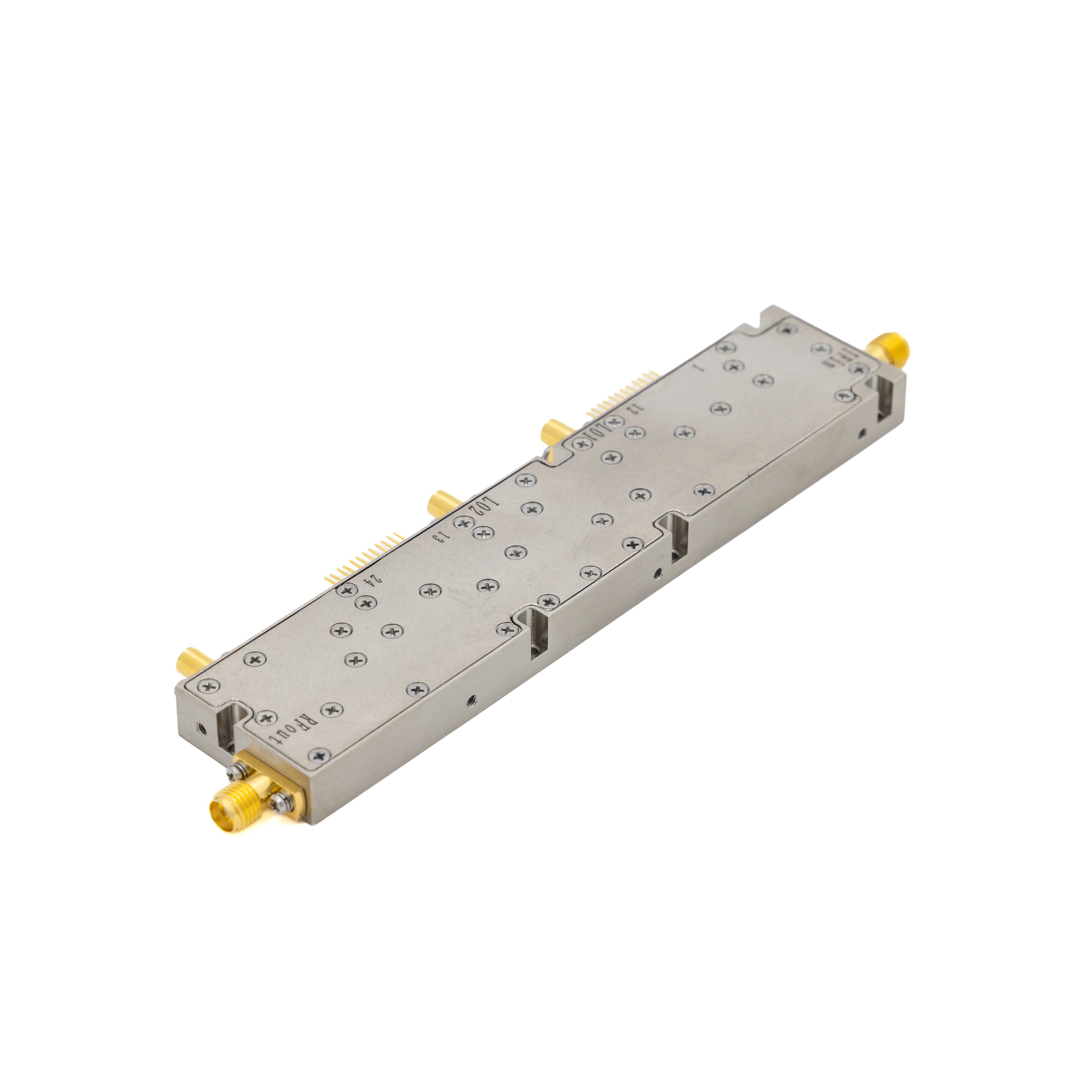

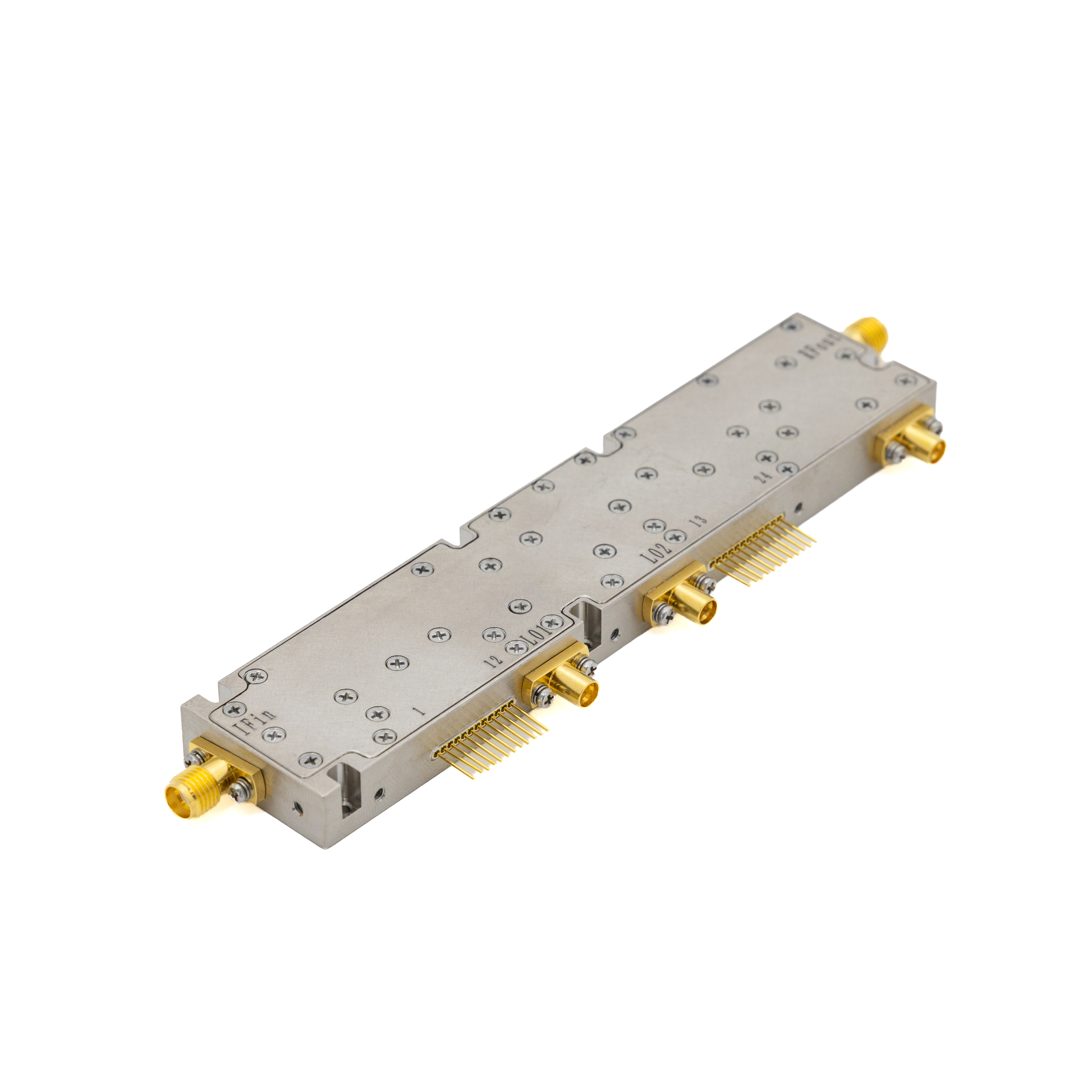

型号:HXY-DCB030180-2G
| 产品功能 |
完成宽带输入信号下变频功能，采用两次超外差变频模式，分直通段与变频段，内置放大器、数控衰减、均衡、混频、开关滤波等功能，采用±5V供电，TTL并口控制，射频和中频接口采用SMA-K，本振接头采用SMP-J接头。 |

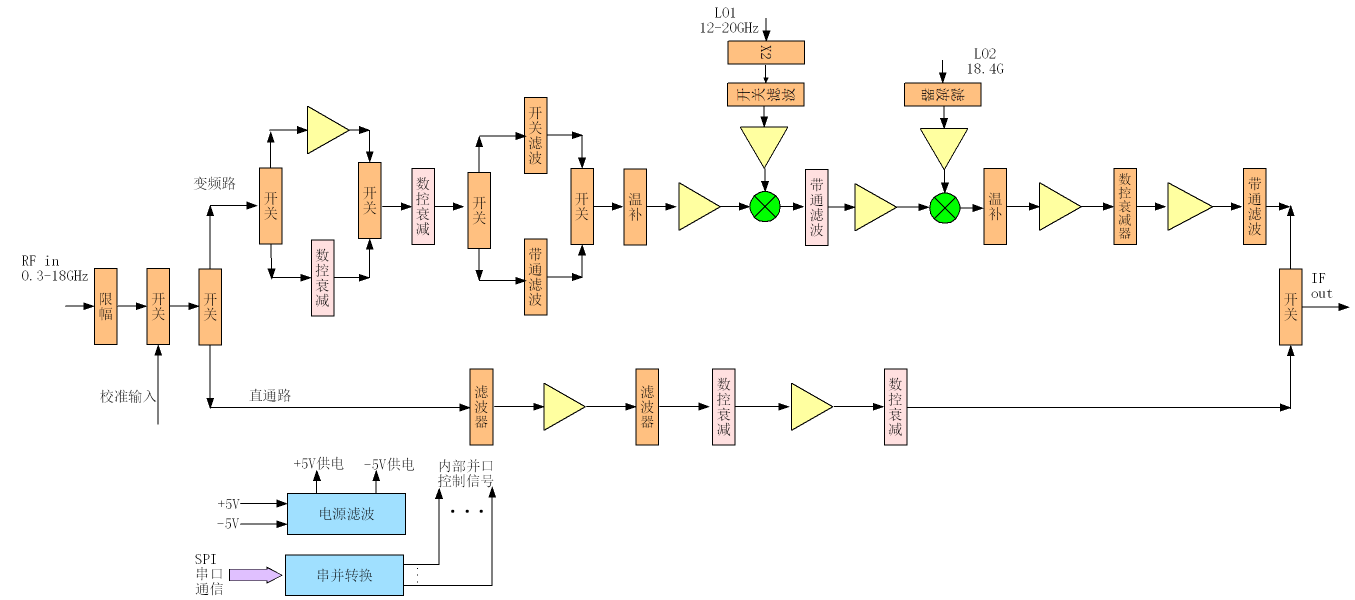

原理框图
电性能参数 (Pin=-40dBm,VDD:+5V,VEE:-5V, 25℃, 50Ω)
参数 | 代号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 | |
变频部分 | 输入射频频率 | fRF | 300 | - | 18000 | MHz | 0.3~2GHz为直通段， 2~18GHz为变频段。 |
变频瞬时带宽 | bw | 2000 | MHz | ||||
输出中频频率 | fIF | 300 | - | 4600 | MHz | 0.3~2GHz为直通段输出， 2.6~4.6GHz为变频段输出。 | |
增益 | Gain | 40 | - | - | dB | 直通段与变频段一致 | |
射频增益平坦度 | ΔGp | -3.5 | - | +3.5 | dB | 0.3~18GHz工作频率内 | |
射频带内平坦度 | ΔG1 | -2 | - | +2 | dB | 2GHz带宽 | |
噪声系数 | NF | - | - | 9 | dB | ||
杂散抑制 | SR | - | 50 | - | dBc | ||
射频数控衰减 | ATTRF | 1 | - | 31 | dB | 1dB步进 | |
中频数控衰减 | ATTIF | 1 | - | 31 | dB | 1dB步进 | |
直通段滤波器抑制 | suppr | - | 55 | - | dBc | @2.6GHz，设计保证 | |
变频段中频滤波器抑制 | suppr | - | 55 | - | dBc | @2.2GHz&5GHz，设计保证 | |
校准输入工作频率 | fRF | 300 | - | 18000 | MHz | ||
校准输入耦合度 | couple | - | 20 | - | dB | ||
本振部分 | 一本振输入频率 | fLO1 | 12 | - | 20 | GHz | |
一本振输入功率 | PLO1 | 2 | - | 5 | dBm | ||
二本振输入频率 | fLO2 | - | 18.4 | - | GHz | ||
二本振输入功率 | PLO2 | 2 | - | 5 | dBm | ||
本振输入杂散抑制 | SR | 60 | - | - | dBc | ||
本振输入谐波抑制 | HR2 | 45 | - | - | dBc | ||
其他 | 端口驻波 | SWR | - | 2.5 | - | ||
+5V工作电流 | Icc | - | - | 0.6 | A | ||
-5V工作电流 | Iee | - | - | 0.1 | A | ||
功耗 | - | - | - | 3 | W | ||
引脚定义
引脚序号 | 描述 | 特性 |
1 | 频段切换开关SW2 | 0:0.3-2GHz;1:2-18GHz; |
2 | 中频衰减CT1 | 1dB衰减 |
3 | 中频衰减CT2 | 2dB衰减 |
4 | 中频衰减CT3 | 4dB衰减 |
5 | 中频衰减CT4 | 8dB衰减 |
6 | 中频衰减CT5 | 16dB衰减 |
7 | 本振开关滤波V1 | 开关滤波器组，控制见真值表 |
8 | 本振开关滤波V2 | 开关滤波器组，控制见真值表 |
9 | 本振开关滤波V3 | 开关滤波器组，控制见真值表 |
11 | GND | 电源地 |
12 | VEE | 电源-5V |
13 | VDD | 电源+5V |
14 | 射频衰减CT1 | 1dB衰减 |
15 | 射频衰减CT2 | 2dB衰减 |
16 | 射频衰减CT3 | 4dB衰减 |
17 | 射频衰减CT4 | 8dB衰减 |
18 | 射频衰减CT5 | 16dB衰减 |
19 | 射频开关滤波A | 开关滤波器组，控制见真值表 |
20 | 射频开关滤波B | 开关滤波器组，控制见真值表 |
21 | 射频开关滤波C | 开关滤波器组，控制见真值表 |
22 | 射频开关滤波D | 开关滤波器组，控制见真值表 |
23 | 放大衰减支路开关SW3 | 0：放大支路；1：衰减支路 |
24 | 校准切换开关SW1 | 0：射频路输入；1：校准路输入； |

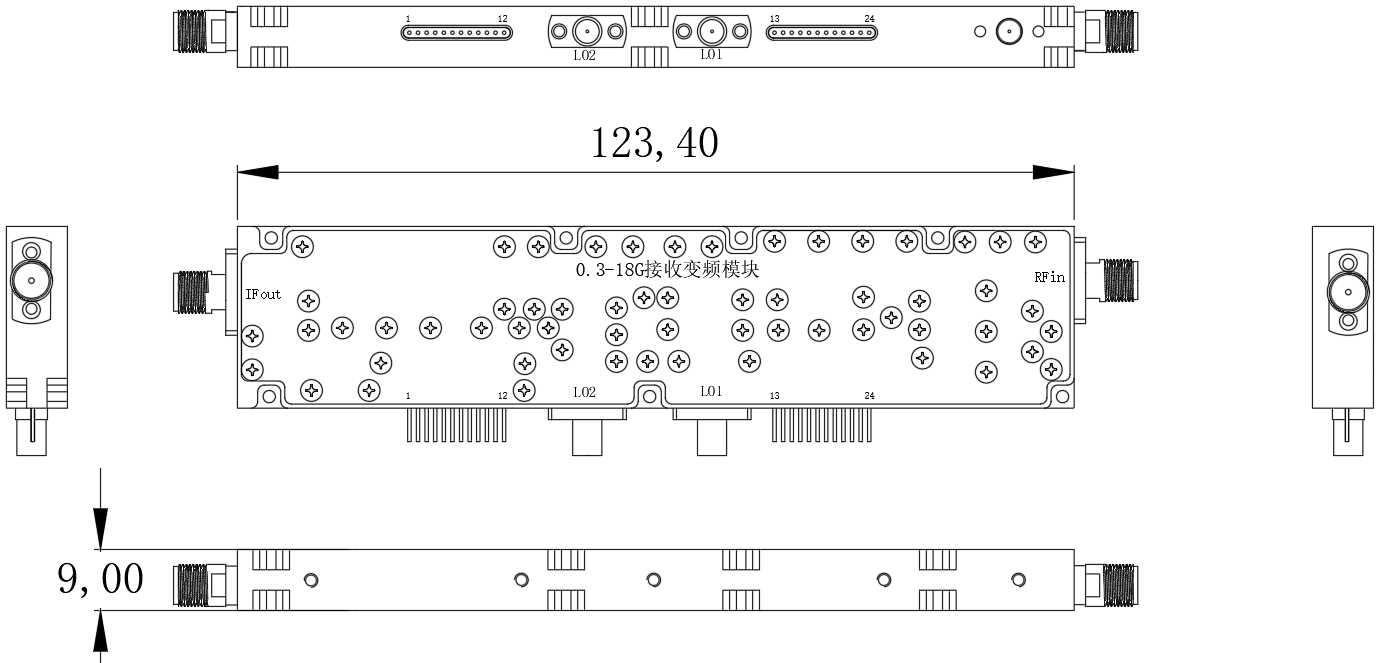

外形尺寸图 (单位：毫米)
