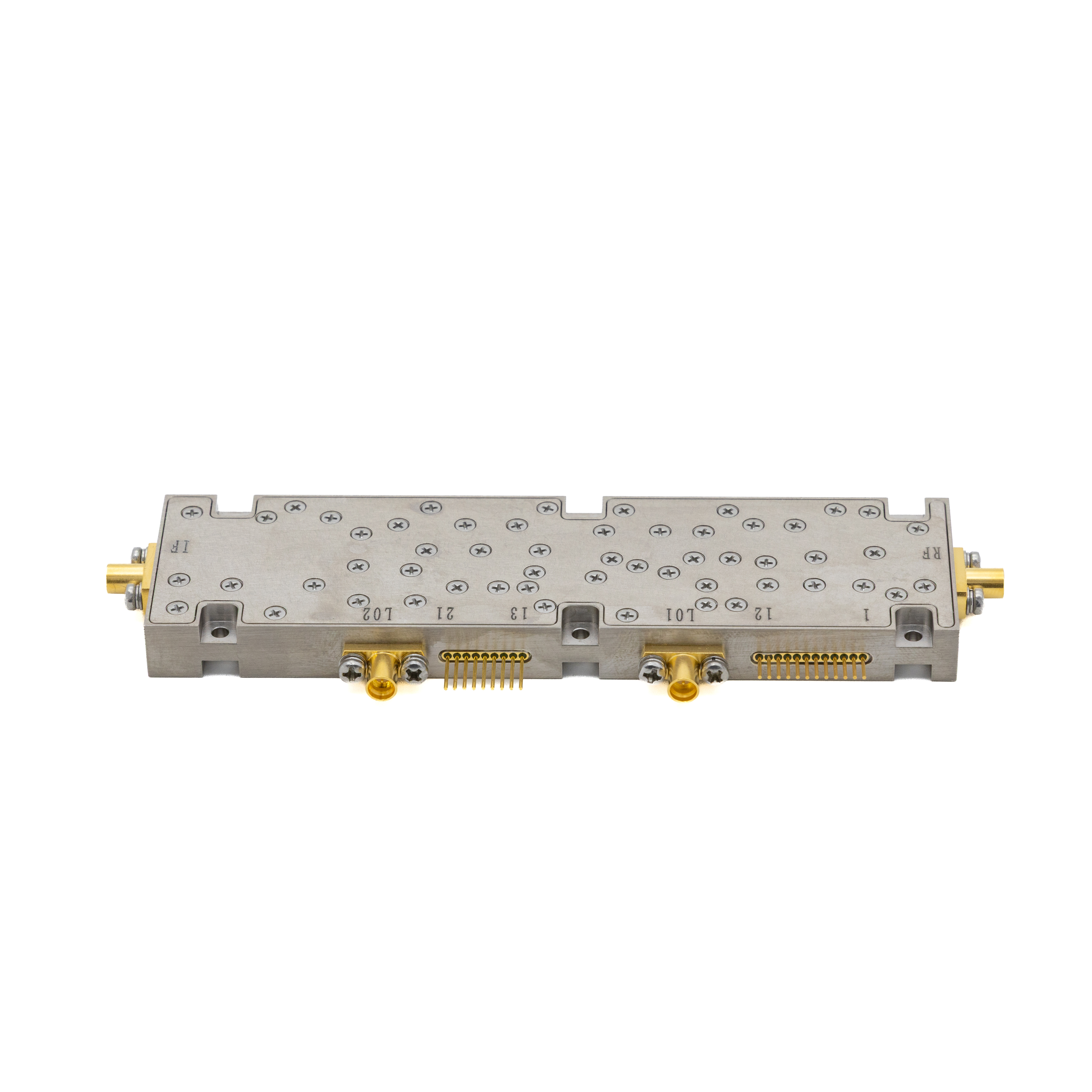

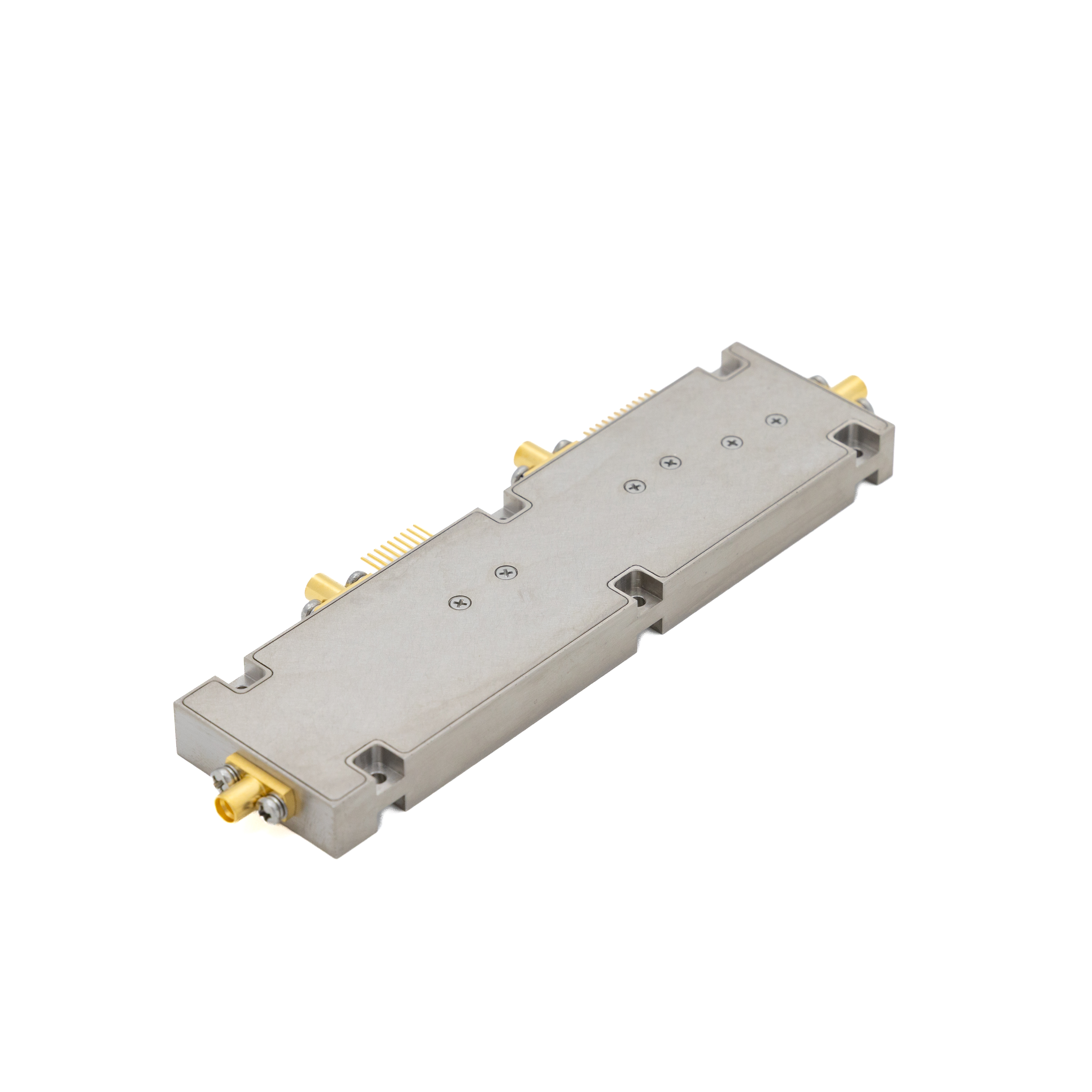

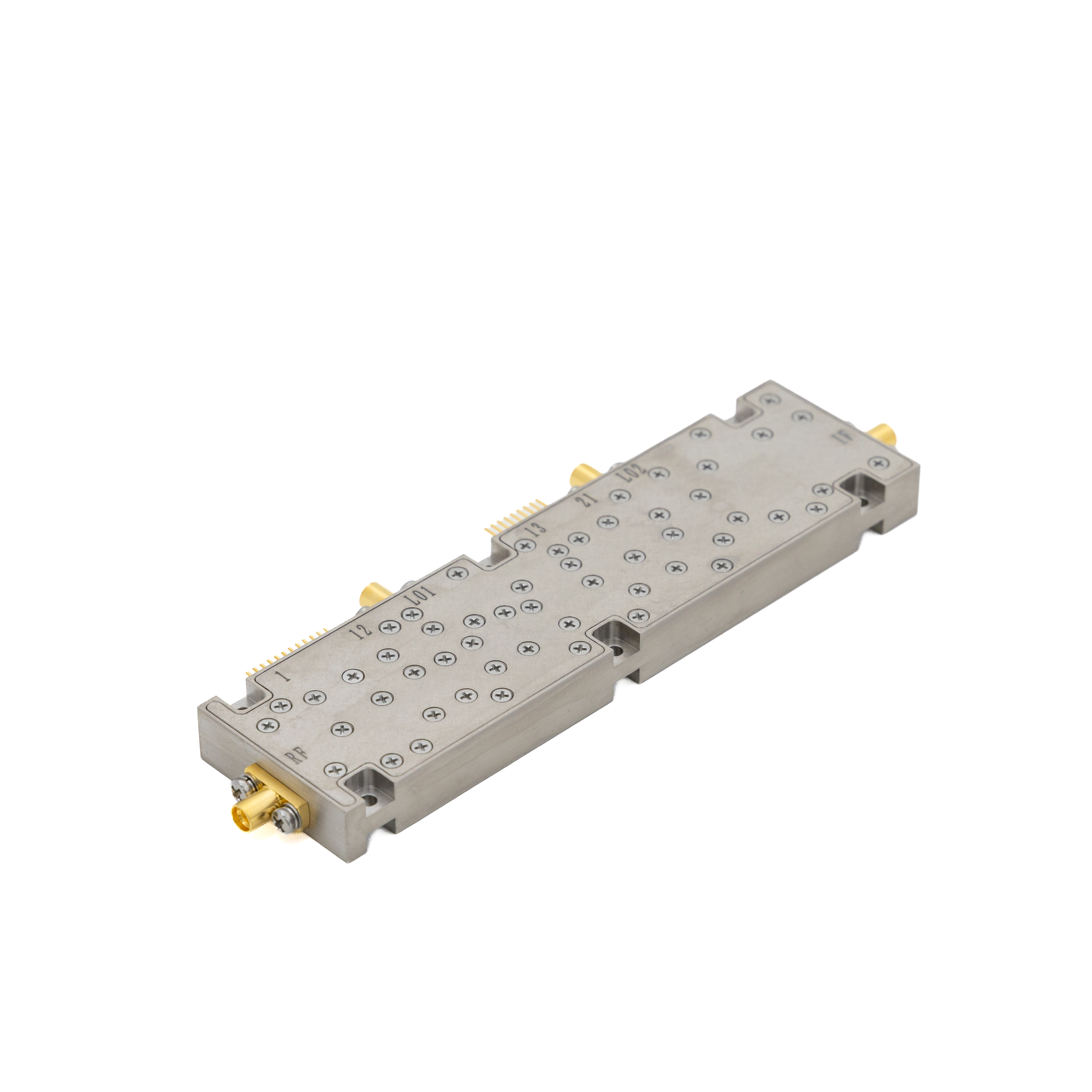

发射变频模块,0.01~18GHz
￥5,800
销量 0
售前/售后服务热线
18651600870
(史先生)
13390765206
(高女士)
售前/售后服务热线
18651600870
(史先生)
13390765206
(高女士)
型号:HXY-UCB001200
| 产品简介 |
| 该款型号为发射变频模块，采用两次变超外差变频模式，将最大瞬时带宽400MHz的中频信号变频输出至0.1~20GHz，变频通道内置带通滤波器、数控衰减、均衡、温补、混频、滤波、本振二倍频等功能。该器件是雷达和电子战等领域的理想选择。 |

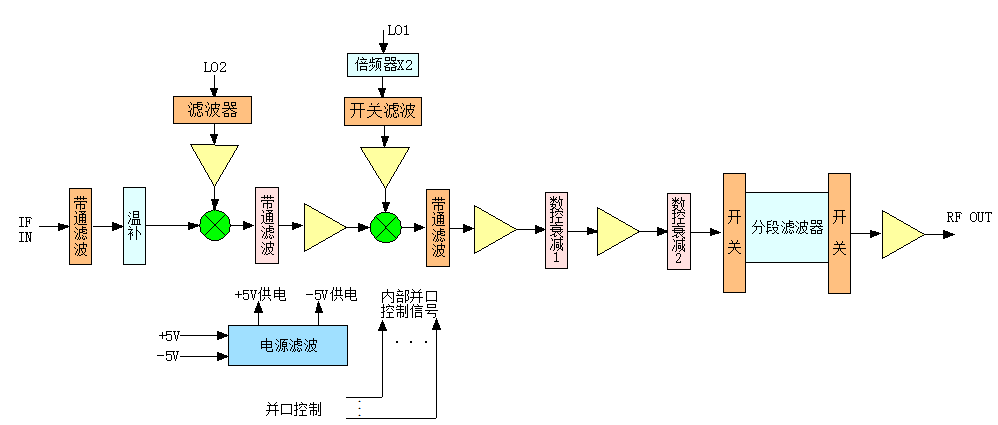

功能框图
电性能参数 (+5.0VDD, -5.0VEE，25℃, 50Ω)
参数 | 代号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 | |
上变频 | 中频输入中心频率 | fIF | 2 | 2.2 | 2.4 | GHz | 0.4GHz瞬时带宽 |
中频输入功率 | PIF | -14 | -12 | -10 | dBm | ||
射频输出频率 | fRF | 0.1 | - | 20 | GHz | ||
射频输出功率 | PRF | - | 15 | - | dBm | 1GHz,输入-12dBm测试 | |
- | 10 | - | 20GHz,输入-12dBm测试 | ||||
输出杂散抑制 | Spur | - | 45 | - | dBc | 输入-15dBm测试 | |
谐波抑制 | HRF | - | 10 | - | dBc | ||
射频衰减 | ARF | 0 | - | 55 | dB | 步进1dB， 响应时间优于50ns | |
端口驻波 | VSWR | - | - | 2.2 | |||
本振 | 一本振输入频率 | fLO1 | 11.05 | - | 21.8 | GHz | |
一本振输入功率 | PLO1 | 2 | - | 5 | dBm | ||
二本振输入频率 | fLO2 | - | 19.8 | - | GHz | ||
二本振输入功率 | PLO2 | 2 | - | 5 | dBm | ||
其他 | 工作电压 | VDD | - | 5 | - | Volt | 纹波≤20mV |
VEE | - | -5 | - | Volt | |||
工作电流 | IDD | - | - | 800 | mA | ||
IEE | - | - | 100 | mA |
引脚定义
引脚序号 | 描述 | 特性 |
1 | 射频开关滤波控制D |
见射频开关滤波器组真值表 |
2 | 射频开关滤波控制C | |
3 | 射频开关滤波控制B | |
4 | 射频开关滤波控制A | |
5 | 射频衰减CT6 | 30dB衰减 |
6 | 射频衰减CT5 | 16dB衰减 |
7 | 射频衰减CT4 | 8dB衰减 |
8 | 射频衰减CT3 | 4dB衰减 |
9 | 射频衰减CT2 | 2dB衰减 |
10 | 射频衰减CT1 | 1dB衰减 |
11 | GND | Ground |
12 | VDD | +5VDC |
13 3 | NC | No Connection |
14 | NC | No Connection |
15 | GND | Ground |
16 | VDD | +5VDC |
17 | VEE | -5VDC |
18 | NC | No Connection |
19 | 本振开关滤波控制V3 |
见本振开关滤波器组真值表 |
20 | 本振开关滤波控制V2 | |
21 | 本振开关滤波控制V1 |
外形尺寸图 (单位：毫米)
