型号:HXY-PA80120-100
| 产品简介 |
| 该款型号是高功率放大器，工作频率范围为7800MHz至12300MHz，可提供宽广的动态范围，最小饱和输出功率为100瓦。该模块在制造过程中采用了氮化镓（GaN）及金丝键合技术，确保了其卓越的功率性能和优异的功率-体积比。该器件是干扰、电磁兼容性测试及测量领域的理想选择。 |
电性能参数 (Pin=0dBm,+28.0VDC, 25°C, 50Ω)
参数 | 代号 | 最小值 | 典型值 | 最大值 | 单位 |
工作频率 | BW | 7800 | 12300 | MHz | |
饱和输出功率 | PSAT | 100 | Watt | ||
功率增益 | Gp | 50 | dB | ||
功率平坦度 | ΔGp | ±1 | dB | ||
输入损耗 | S11 | -10 | dB | ||
谐波抑制 @100W | H | -40 | dBc | ||
杂散抑制 @PSAT | Spur | -60 | dBc | ||
输入/输出阻抗 | Impedance | 50 | Ω | ||
工作电压 | VDC | 28 | Volt | ||
静态电流 | IQ | 8.1 | Amp | ||
电流 @100W | IDD | 15.5 | Amp | ||
电源附加效率 | Eff | 22 | 30 | % |
引脚定义
引脚序号 | 描述 | 特性 |
A1 | VDD | +28VDC |
A2 | GND | 地 |
1 | ENABLE | 功放使能：TTL逻辑高（3.3V）（内部拉低） |
2 | TEMP SENSE | 温度保护，LVTTL 0/+3.3V输出 0V：正常温度 +3.3V：模块温度超过+85℃ 当模块温度高于+85℃时，模块自动关闭 当温度降至+65℃以下时，模块将自动打开 |
3 | CURRENT SENSE | 电流保护，LVTTL 0/+3.3V输出 0V：正常电流 +3.3V：过电流 当IDD＞20A时，持续5s，模块自动关闭模块将不会自动打开。用户需要为模块重新上电 |
4 | NC | 空脚 |
5 | GND | 地 |

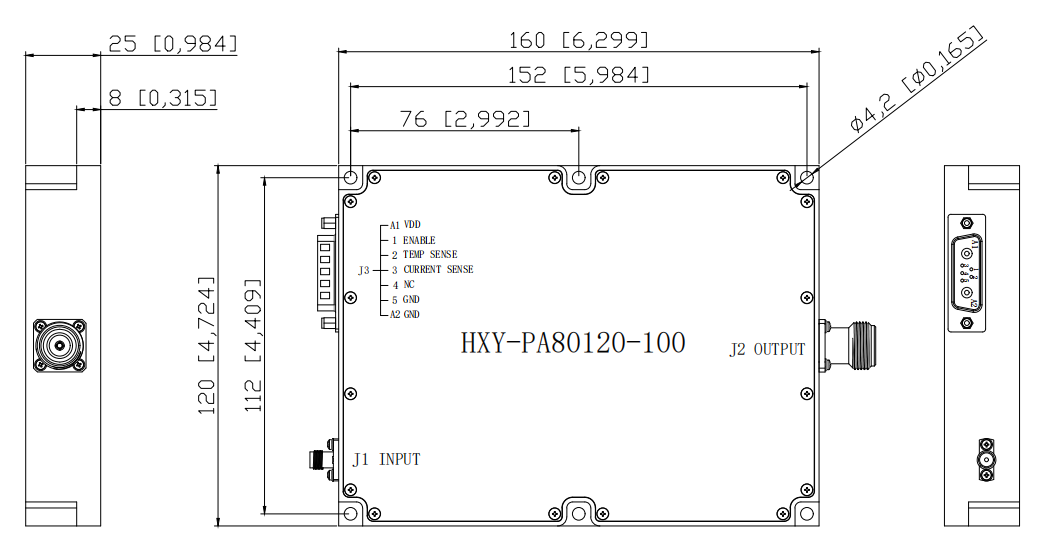

外形尺寸图 (单位：毫米[英寸])
