发射变频模块,0.01~18GHz
￥5,800
销量 0
售前/售后服务热线
18651600870
(史先生)
13390765206
(高女士)
售前/售后服务热线
18651600870
(史先生)
13390765206
(高女士)

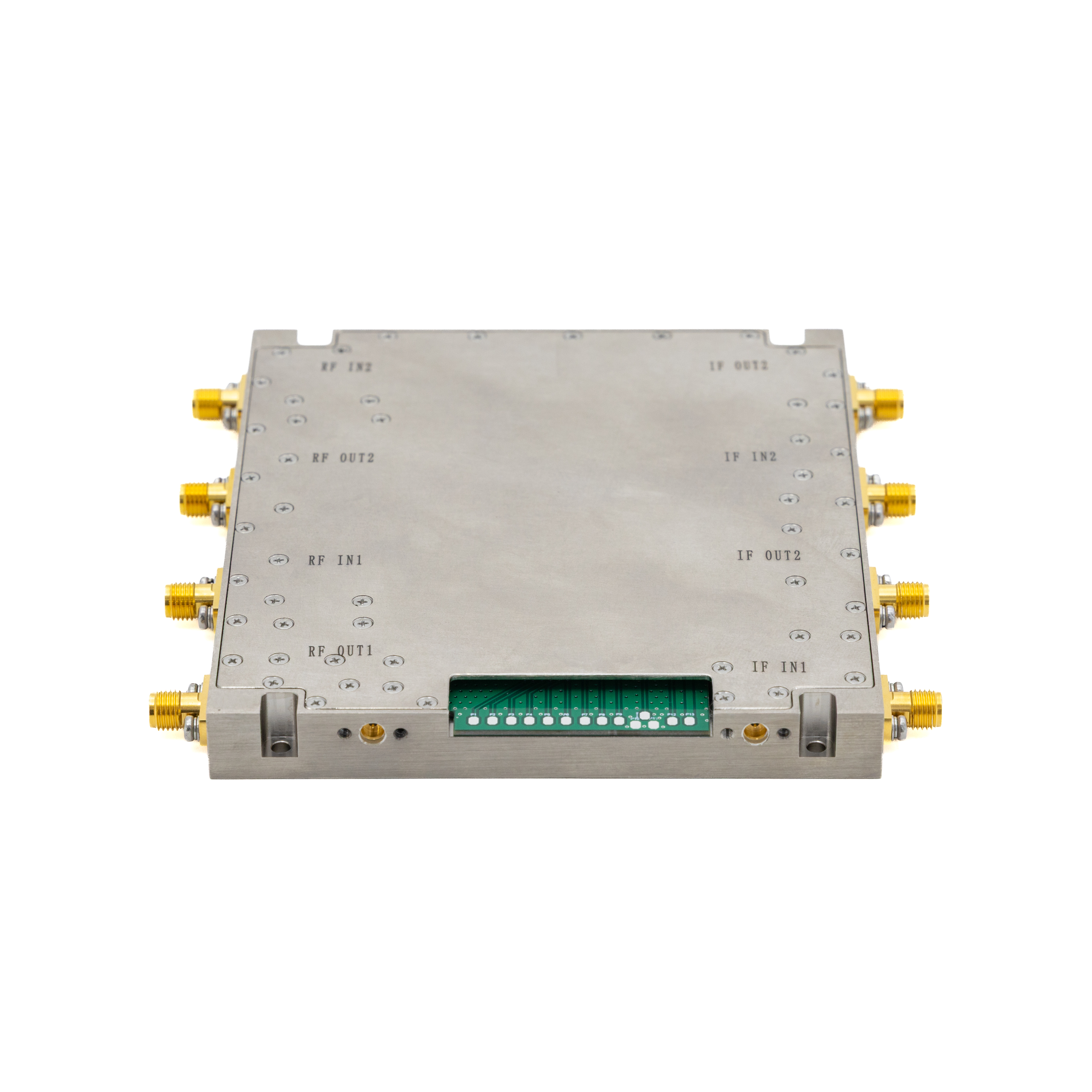

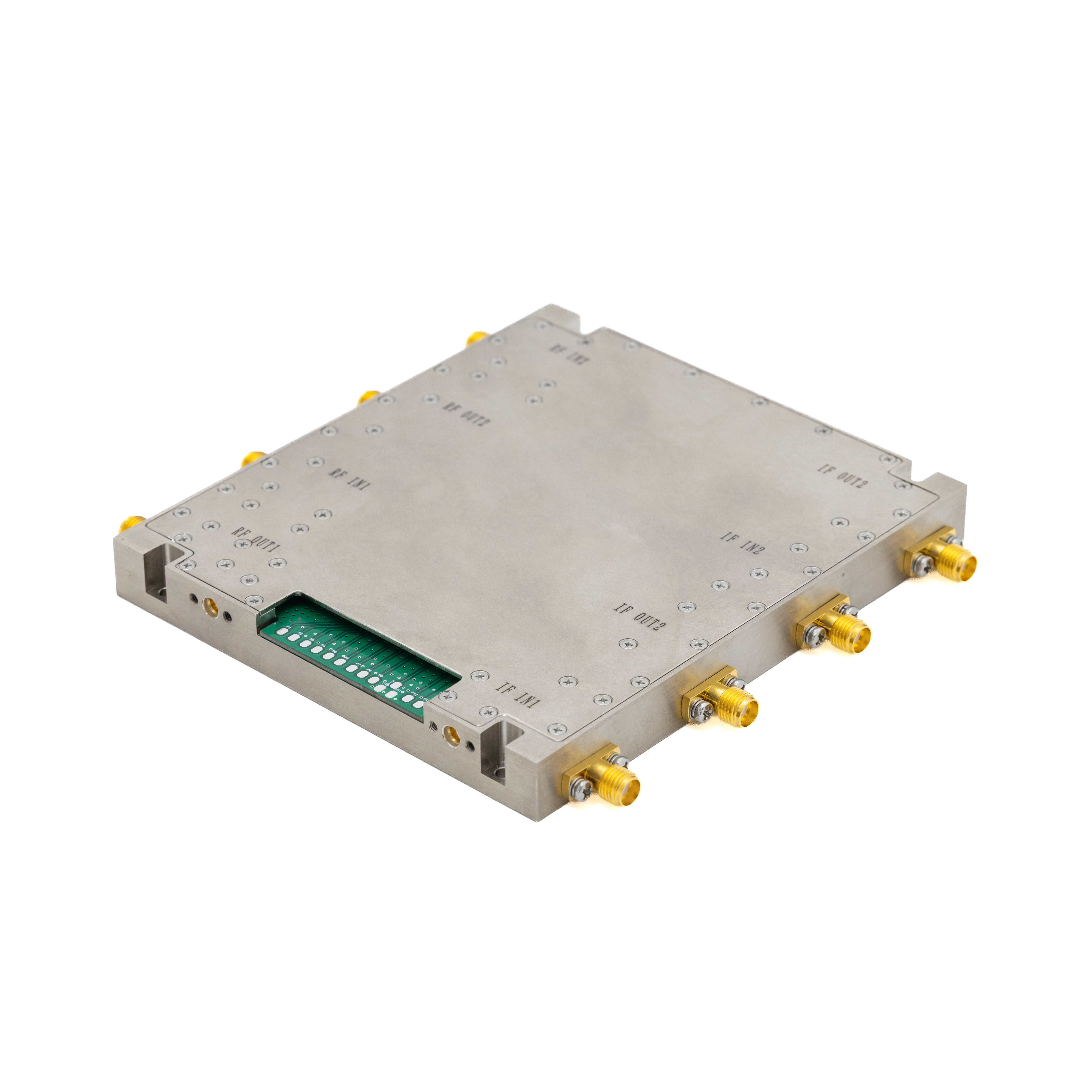

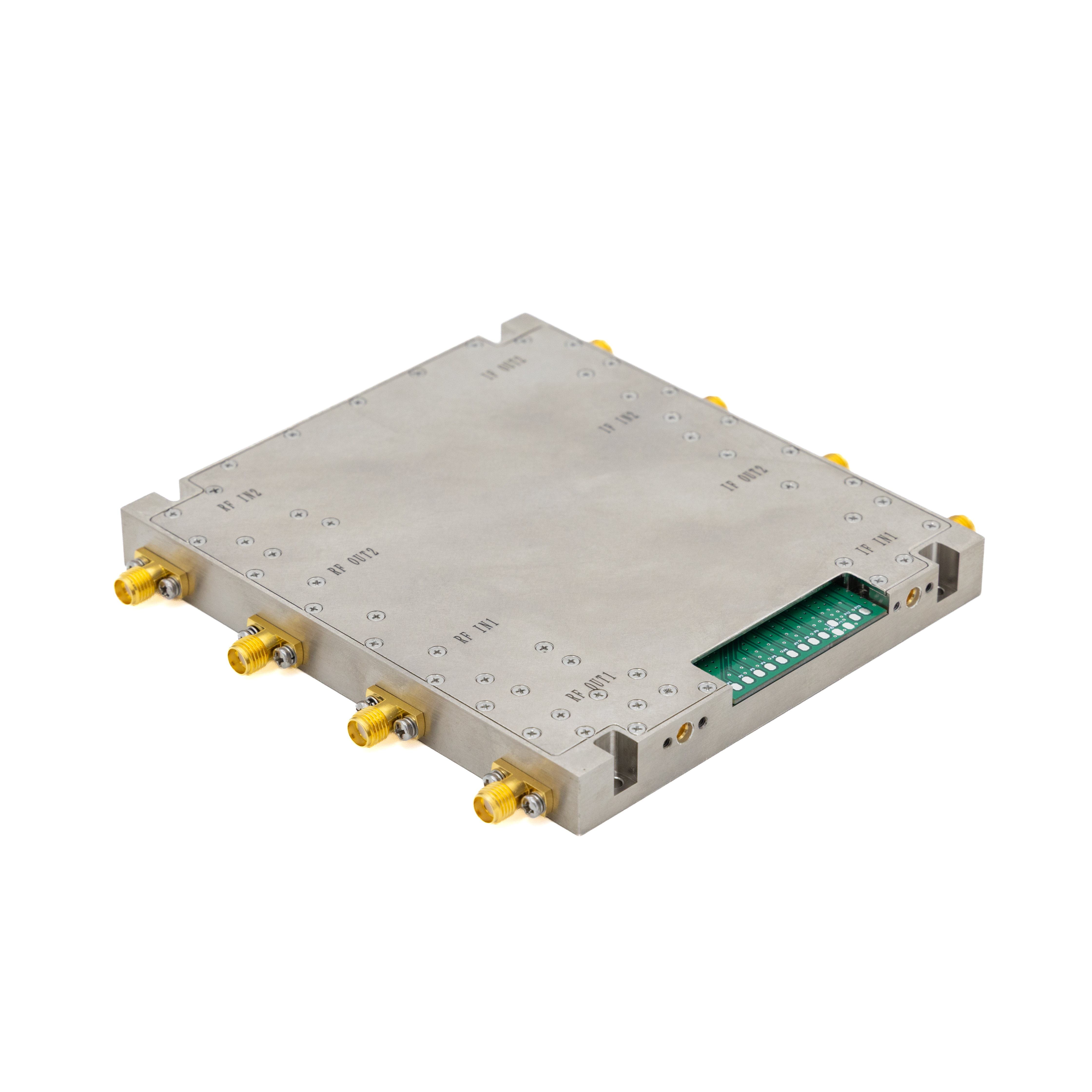

型号:HXY-UDCB010180-2T2
| 产品功能 |
| 多通道上下变频采用两次变频模式，中频2.25GHz±500MHz射频频率为1-18GHz，两路发射上变频，两路接收下变频，本振外部输入，变频通道内部集成宽带本振源的二倍频、开关滤波器组、增益控制等功能，模块内部配有LDO电源、并口控制等电路，输入输出采用SMP-J及SMA-K接头 |
原理框图

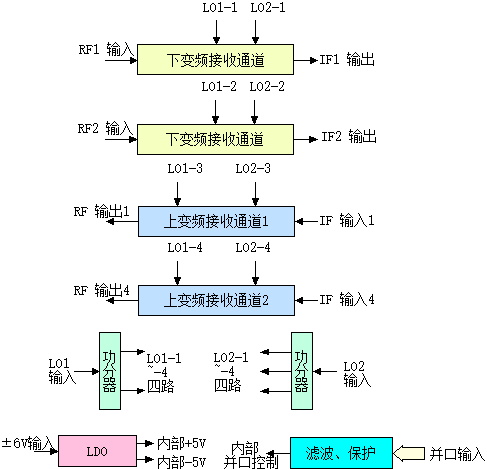

图1 原理框图（仅供参考）

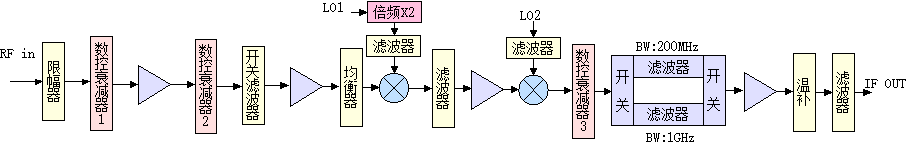

图2 下变频通道原理框图（仅供参考）

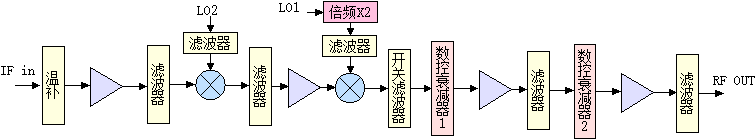

图3 上变频通道原理框图（仅供参考）
电性能参数 (VCC:+6V,VEE:-6V, 25℃, 50Ω)
参数 | 代号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 | |
下变频 | 输入射频频率 | fRF | 1000 | - | 18000 | MHz | |
中频输出频率 | fIF | 1750 | 2250 | 2750 | MHz | ||
变频瞬时带宽 | BW | - | 1000/200 | - | MHz | ||
抗烧毁功率 | Pburn | - | 37 | - | dBm | ||
增益 | Gain | 40 | 43 | 46 | dB | ||
噪声系数 | NF | - | 10 | - | dB | ||
射频带内平坦度 | ΔG1 | - | 3 | - | dB | 1GHz带宽 | |
输出P-1 | P-1 | 6 | - | - | dBm | ||
输出Pout | Psat | - | - | 10 | dBm | ||
杂散抑制 | SR | - | 60 | - | dBc | 输出0dBm测试 | |
射频数控衰减1 | ATTRF | 20 | 20 | 20 | dB | 20dB步进 | |
射频数控衰减2 | ATTRF | 1 | - | 31 | dB | 1dB步进 | |
中频数控衰减 | ATTIF | 0.5 | - | 15.5 | dB | 0.5dB步进 | |
上变频 | 输入中频频率 | fIF | 1750 | 2250 | 2750 | MHz | |
输出射频频率 | fRF | 1000 | - | 18000 | MHz | ||
变频瞬时带宽 | BW | - | 1000 | - | MHz | ||
射频输出功率 | Pout | - | 5 | - | dBm | ||
杂散抑制 | SR | - | 50 | - | dBc | ||
射频数控衰减1 | ATTRF | 1 | - | 31 | dB | 1dB步进 | |
射频数控衰减2 | ATTRF | 32 | 32 | 32 | dB | 32dB步进 | |
输出P-1 | P-1 | - | 10 | - | dBm | ||
公共 指标 | 一本振输入频率 | fLO1 | 11.5 | - | 20 | GHz | |
一本振输入功率 | PLO1 | 2 | - | 5 | dBm | ||
二本振输入频率 | fLO2 | - | 18.4 | - | GHz | ||
二本振输入功率 | PLO2 | 2 | - | 5 | dBm | ||
本振输入杂散抑制 | SR | 60 | - | - | dBc | ||
本振输入谐波抑制 | HR2 | 45 | - | - | dBc | ||
端口驻波 | SWR | - | - | 2.5 | - | ||
+6V工作电流 | Icc | - | - | 3 | A | ||
-6V工作电流 | Iee | - | - | 0.2 | A | ||
通信方式（数控衰减） | - | - | SPI串口 | - | - | ||
通信方式（开关滤波） | - | - | 并口 | 3.3V-LVTTL | - | 同控 |
引脚定义
引脚序号 | 描述 | 特性 |
P13 | VDD | |
P12 | VEE | 电源-6V |
P11 | GND | 电源地 |
P10 | GND | 电源地 |
P9 | EN | SPI通信 |
P8 | DATA | SPI通信 |
P7 | CLK | SPI通信 |
P6 | 本振开关滤波V3 | 开关滤波器组，控制见真值表 |
P5 | 本振开关滤波V2 | 开关滤波器组，控制见真值表 |
P4 | 本振开关滤波V1 | 开关滤波器组，控制见真值表 |
P3 | 射频开关滤波C | 开关滤波器组，控制见真值表 |
P2 | 射频开关滤波B | 开关滤波器组，控制见真值表 |
P1 | 射频开关滤波A | 开关滤波器组，控制见真值表 |

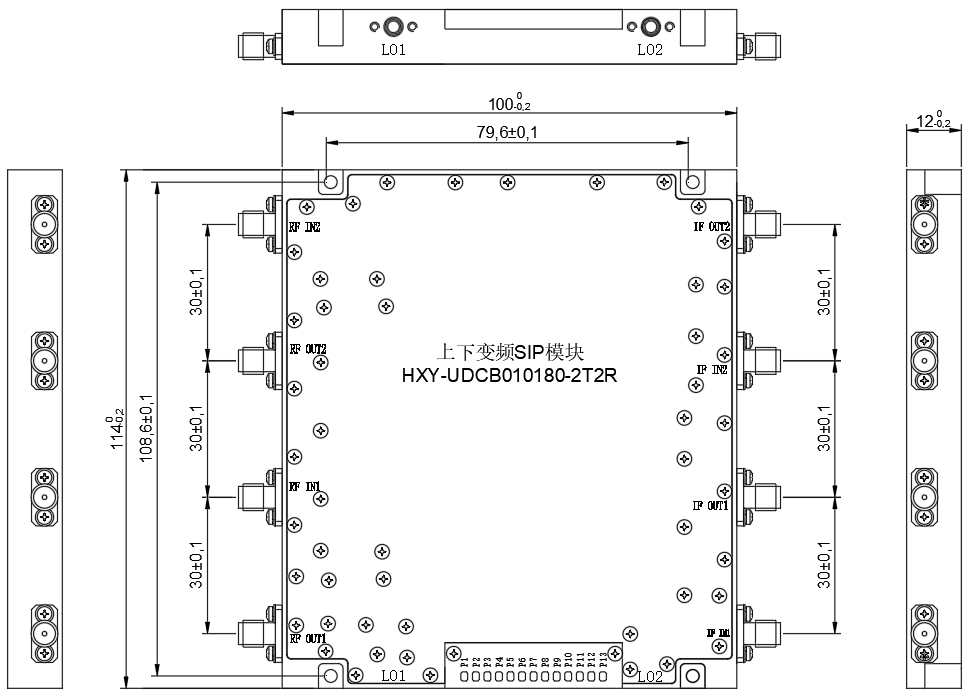

外形尺寸图 (单位：毫米)
