发射变频模块,0.01~18GHz
￥5,800
销量 0
售前/售后服务热线
18651600870
(史先生)
13390765206
(高女士)
售前/售后服务热线
18651600870
(史先生)
13390765206
(高女士)

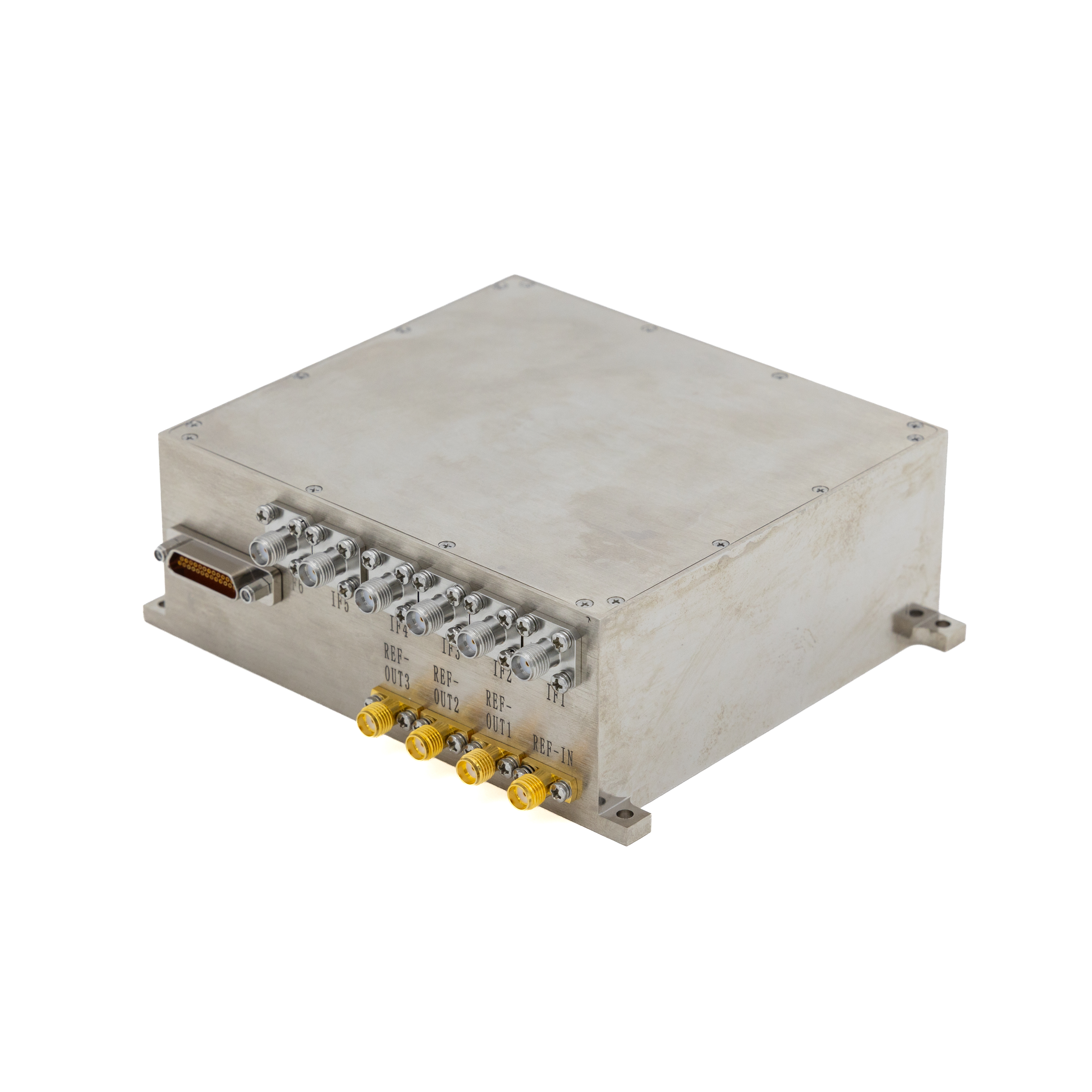

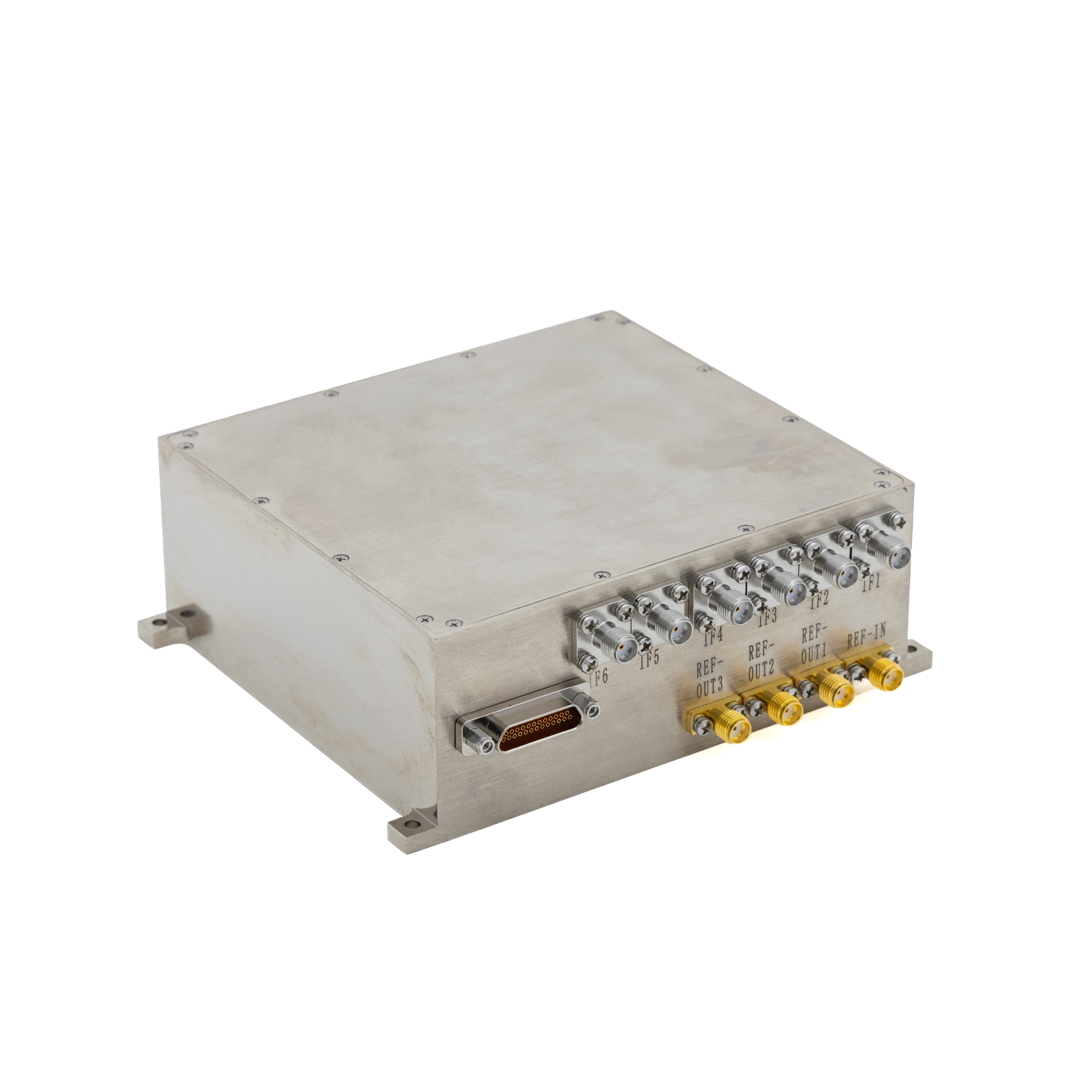

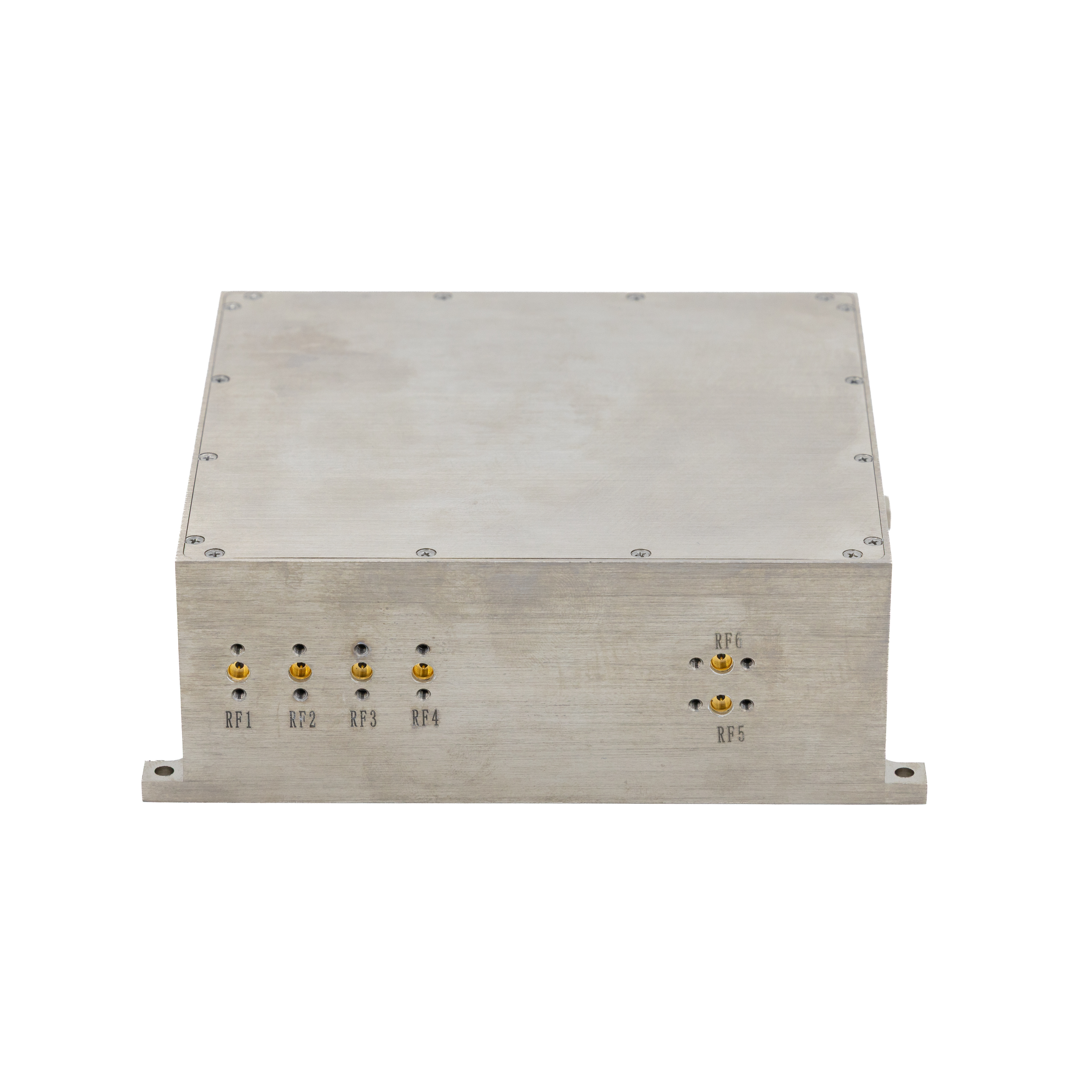

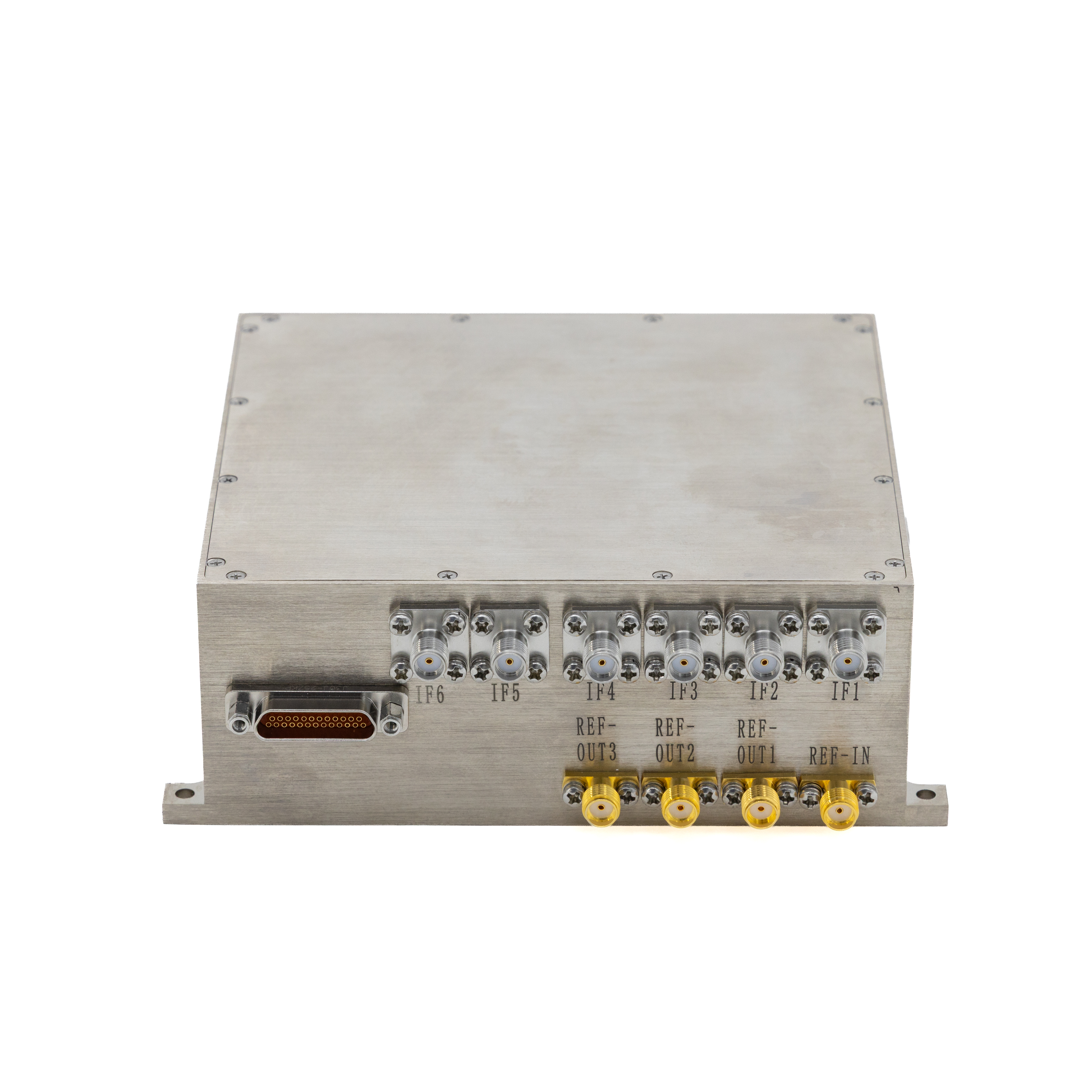

型号:HXY-UDCB818-2T4RPZ-1G
| 产品简介 |
| HXY-UDCB818-2T4RPZ-2G是一款超宽带多通道上下变频模块，包含独立的2个发射通道和4个接收通道。工作频率范围覆盖0.8GHz～18GHz，全频段发射输出功率典型值0dBm，接收增益典型值40dB，工作电压VCC=+24V。全频带发射杂散抑制大于50dBc（输出0dBm条件下），接收杂散抑制大于55dBc（输出0dBm条件下）。该产品主要应用于通信发射机/接收机的宽带上/下变频，实现信号的滤波、频率变换、幅度调节等功能。 |

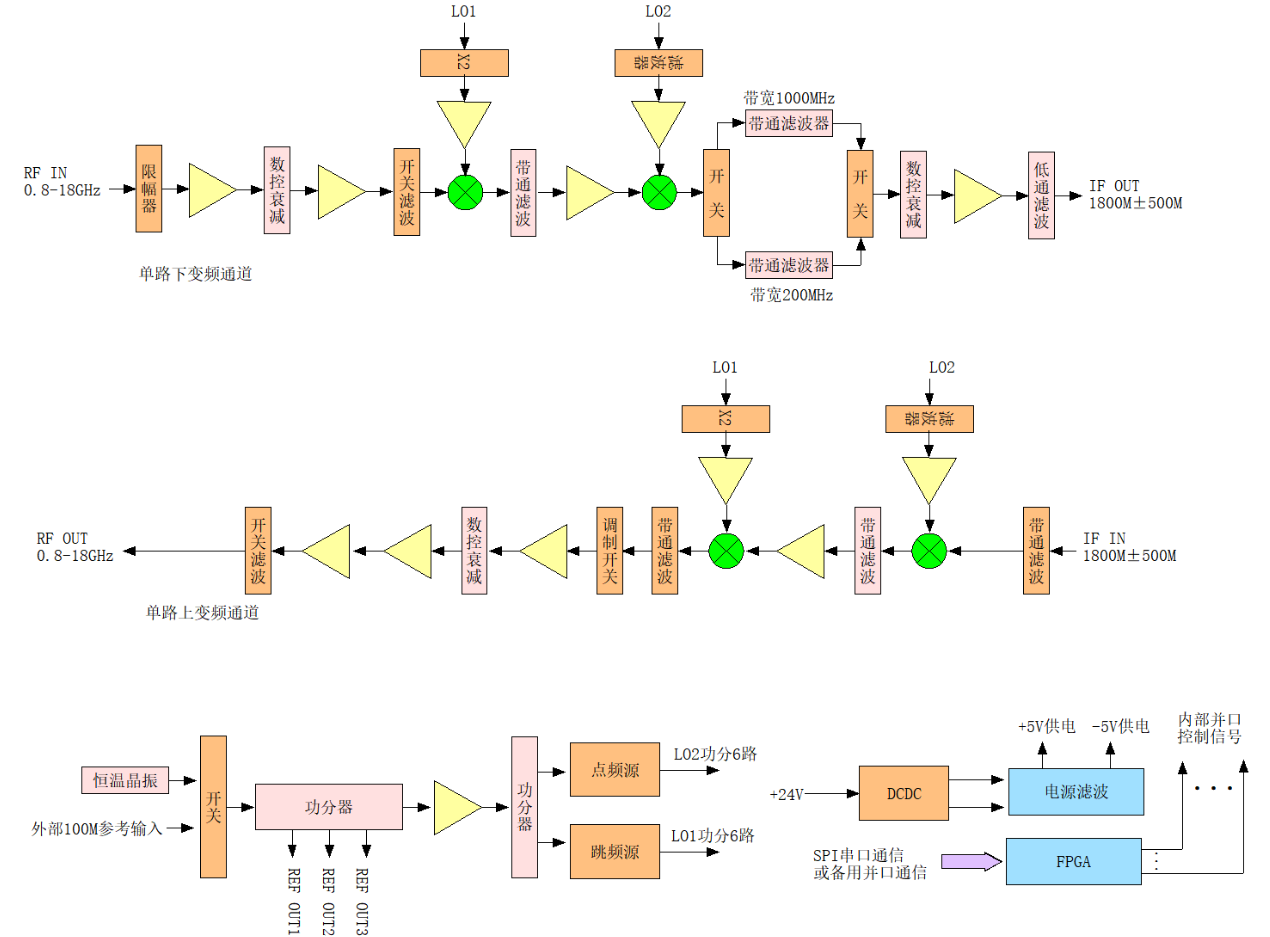

原理框图
电性能参数 (若无特殊说明，VCC=+24V, TA=-40℃～+70℃, 50Ω)
参数 | 代号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 | |
上变频部分 | 中频输入中心频率 | fIF | 1.3 | - | 2.3 | GHz | 1GHz瞬时带宽 |
中频输入功率 | PIF | - | -8 | - | dBm | ||
射频输出频率 | fRF | 0.8 | - | 18 | GHz | ||
射频线性输出功率 | PTout | 0 | - | - | dBm | PIFin=-8dBm | |
射频饱和输出功率 | Psat | 4 | - | - | dBm | ||
带内平坦度 | △GpT | -2 | - | 2 | 1G带宽内 | ||
射频衰减 | A1T | 0 | - | 31.5 | dB | 步进0.5dB | |
射频输出杂波抑制 | Rspur T | - | 50 | - | dB | PTout =0dBm | |
射频输出谐波抑制 | HR T | 30 | - | - | dBc | 0.8～6GHz； PTout =0dBm | |
50 | - | - | 6～18 GHz； PTout =0dBm | ||||
Ron/off T | - | 40 | - | dB | |||
下变频部分 | 输入射频频率范围 | fRFin | 0.8 | - | 18 | GHz | |
瞬时带宽 | BWIFout | - | 0.2/2 | - | GHz | 两种带宽切换 | |
中频输出中心频率 | fIFout | 1.3 | - | 2.3 | GHz | ||
抗烧毁功率 | PCW | 4 | - | - | W | 连续波输入,5分钟 | |
接收增益 | Gr | - | 40 | - | dB | ||
带内平坦度 | △GpR | -1.5 | 1.5 | dB | 1GHz带宽内 | ||
中频输出饱和功率 | PIFout | - | - | 10 | dBm | ||
中频输出P-1 | P-1IFout | 4 | - | - | dBm | ||
中频衰减 | AIF | 0 | - | 31 | dB | 步进1dB | |
射频衰减 | AR | 0 | - | 31 | dB | 步进1dB | |
噪声系数 | NF | - | - | 6.5 | dB | TA=25℃ | |
中频输出谐波抑制 | HR IFout | - | 40 | - | dBc | PIFout=0dBm时 | |
中频输出带内杂散抑制 | Rspur IFout | - | 55 | - | dBc | PIFout=0dBm时 | |
参考 信号 输出 [注] | 输出频率 | fCLK-INT | - | 100 | - | MHz | |
输出功率范围 | PCLK-INT | -2 | - | 2 | dBm | ||
输出杂散抑制 | Rspur CLK-INT | - | 70 | - | dBc | ||
输出谐波抑制 | HR CLK-INT | - | 30 | - | dBc | ||
输出相位噪声 | PN CLK-INT | - | -120 | - | dBc/Hz | @100Hz | |
- | -150 | - | @1kHz | ||||
- | -160 | - | @10kHz | ||||
- | -165 | - | @100kHz | ||||
公共 指标 | 端口驻波 | VSWR | - | 2.5 | - | - | |
+24V工作电流 | I+24V | - | - | 1.5 | A | ||
注:仅限使用内部参考时 | |||||||

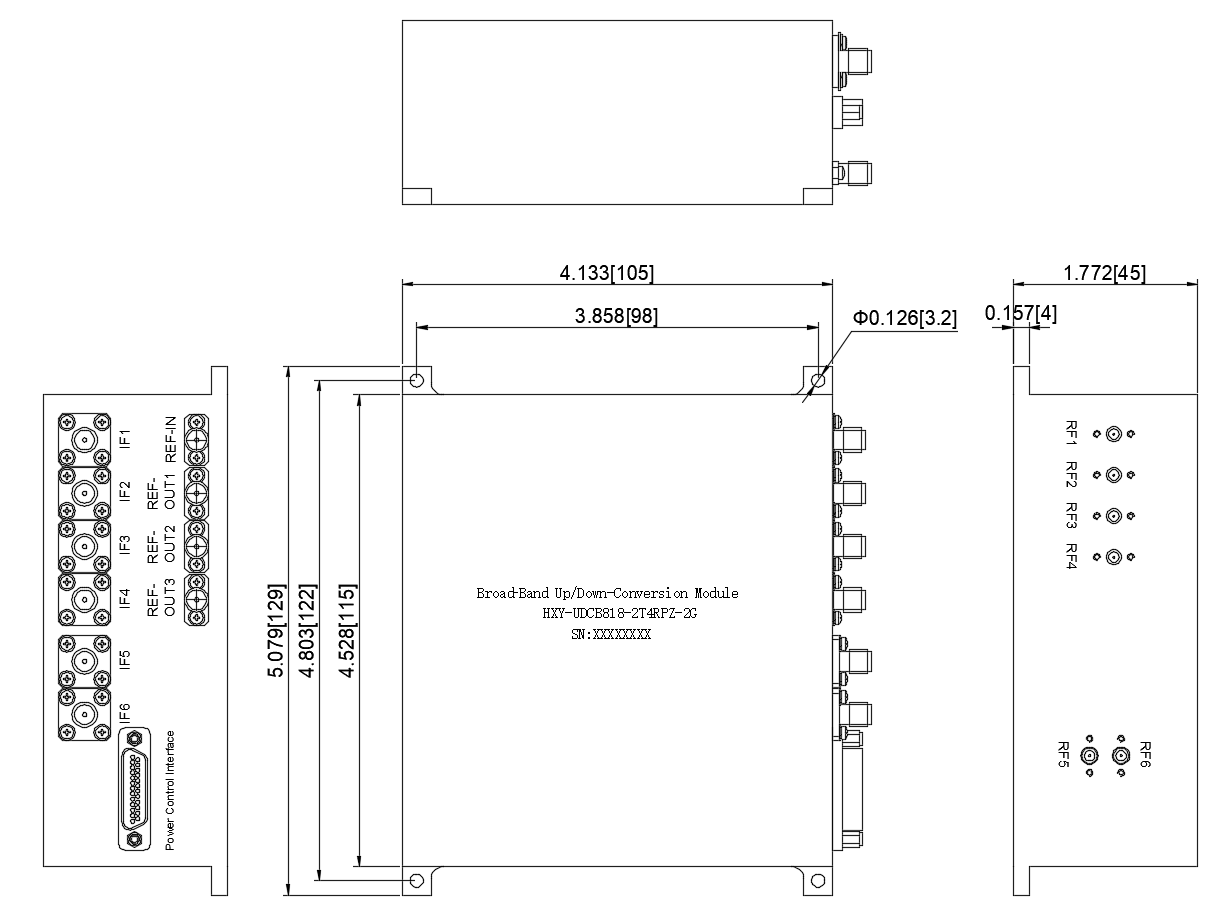

外形尺寸图 (单位：英寸[毫米])
