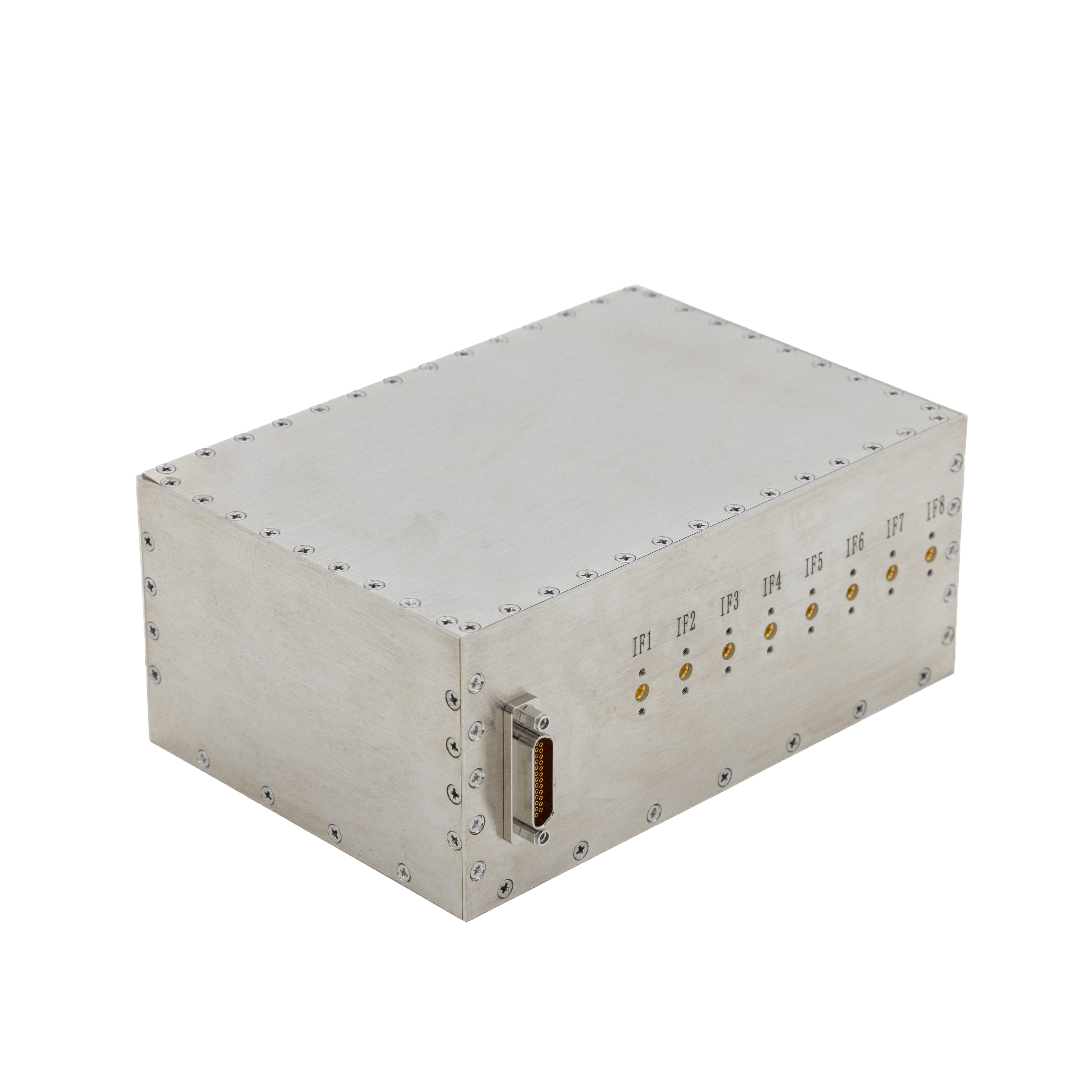

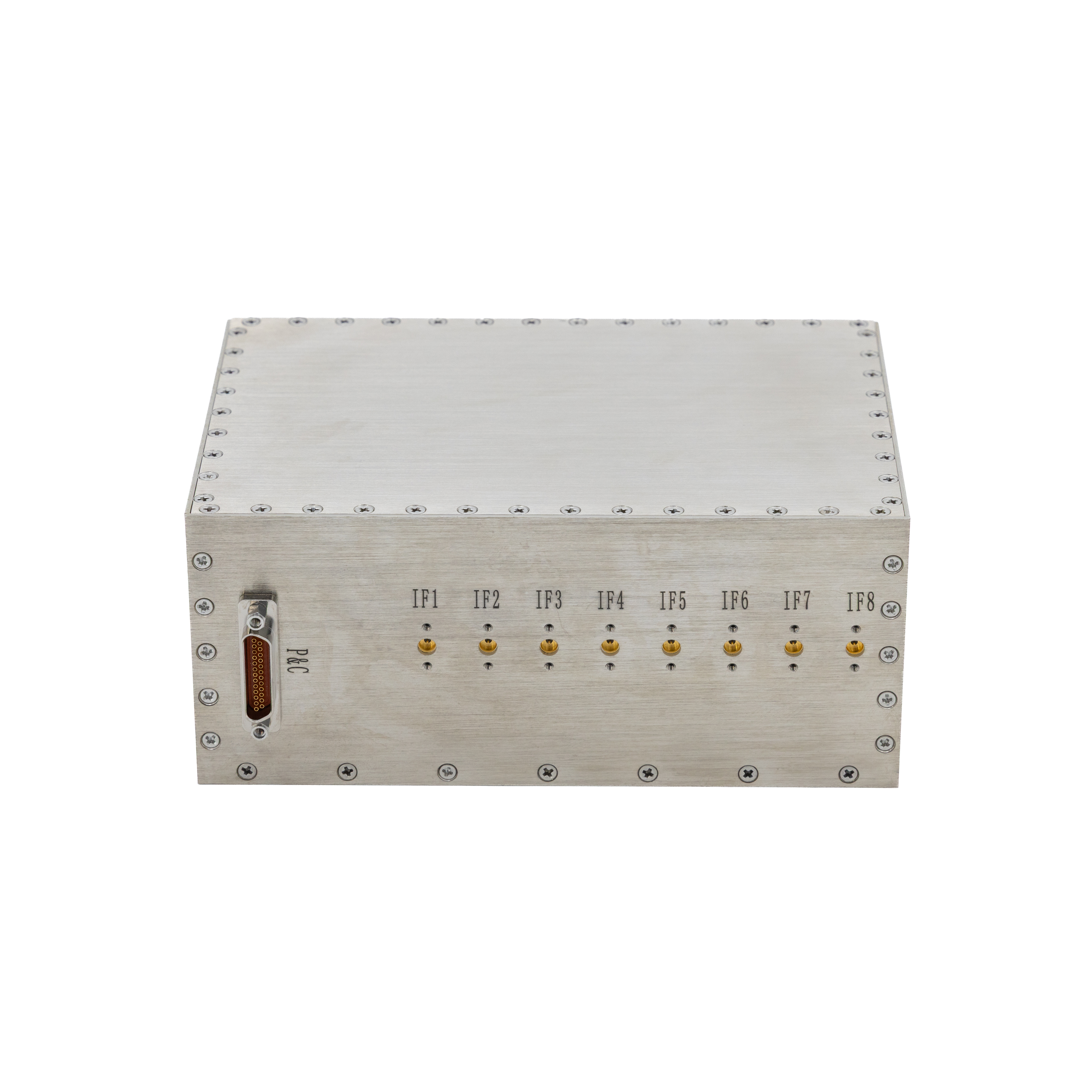

型号:HXY-DCB0812-8RPZ
| 产品简介 |
| HXY-DCB0812-8RPZ是一款宽带八通道接收机，包含独立的8个接收通道。工作频率范围覆盖8GHz～12GHz，全频段接收增益典型值43dB，工作电压VCC=+12V。全频带接收杂散抑制大于55dBc（输出0dBm条件下），噪声系数小于6.5dB，镜像抑制大于50dBc。该产品主要应用于通信接收机的宽带下变频，实现信号的滤波、频率变换、幅度调节等功能。该产品的各项指标均可根据客户需求进行调整，具有较强通用性。 |

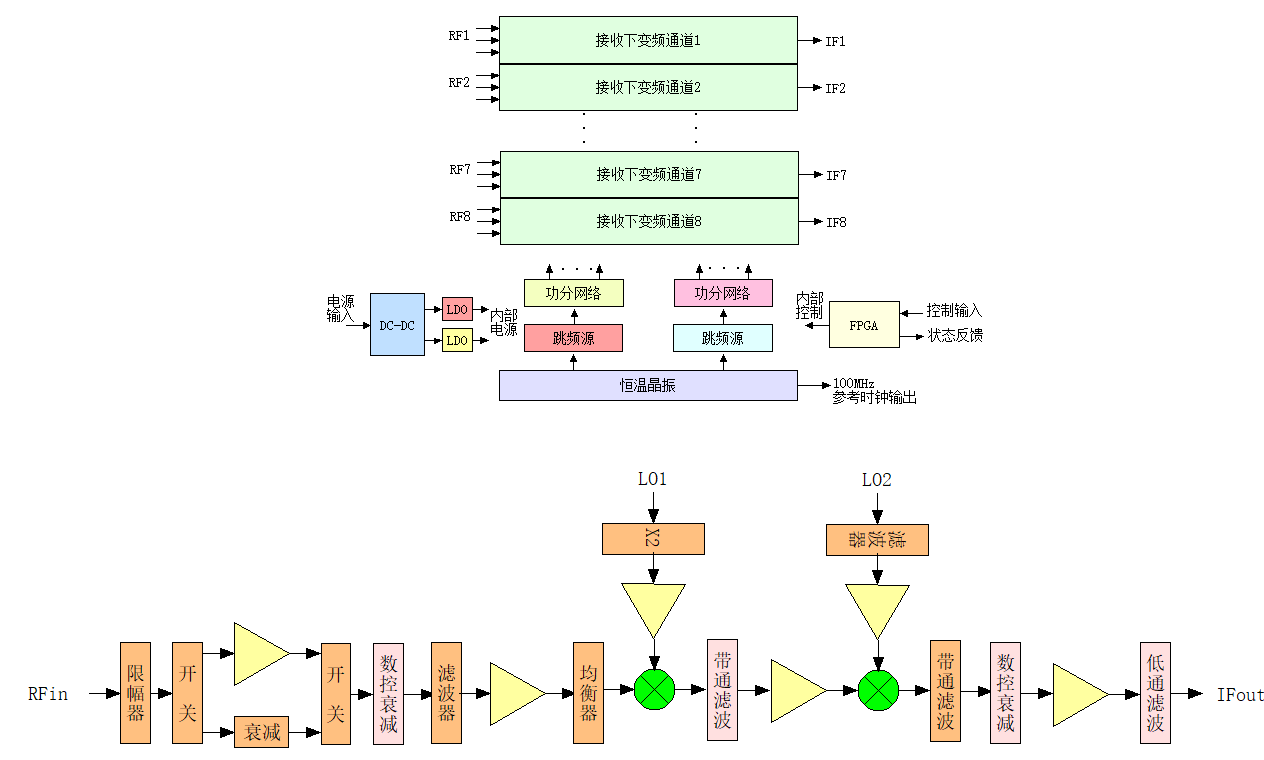

原理框图
电性能参数 (若无特殊说明，VCC=+12V, TA=-40℃～+70℃, 50Ω)
参数 | 代号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 | |
下变频 | 输入射频频率范围 | fRFin | 8 | - | 12 | GHz | |
瞬时带宽 | BWIFout | - | 1 | - | GHz | ||
中频输出中心频率 | fIFout | - | 1.8 | - | GHz | ||
抗烧毁功率 | PCW | 2 | - | - | W | 连续波输入，5分钟 | |
前端衰减支路衰减量 | ILSTC | 24 | - | 28 | dB | ||
接收增益 | G | 40 | - | 46 | dB | 无衰减下 | |
带内平坦度 | △GpR | -1.5 | 1.5 | dB | 1GHz带宽内 | ||
中频输出饱和功率 | PIFout | - | - | 15 | dBm | ||
中频输出P-1 | P-1IFout | 8 | - | - | dBm | ||
中频衰减 | AIF | 0 | - | 31 | dB | 0～31dB可调， 步进1dB | |
射频衰减 | AR | 0 | - | 31 | dB | 0～31dB可调， 步进1dB | |
镜像频率抑制 | IR | 50 | - | - | dBc | ||
噪声系数 | NF | - | - | 6.5 | dB | TA=25℃ | |
中频输出谐波抑制 | HR IFout | 40 | - | - | dBc | PIFout=0dBm时 | |
中频输出带内杂散抑制 | Rspur IFout | 50 | - | - | dBc | PIFout=0dBm时 | |
参考 信号 输出 | 输出频率 | fCLK-INT | - | 100 | - | MHz | |
输出功率范围 | PCLK-INT | 10 | - | - | dBm | ||
输出杂散抑制 | Rspur CLK-INT | 70 | - | - | dBc | ||
输出谐波抑制 | HR CLK-INT | 30 | - | - | dBc | ||
输出相位噪声 | PN CLK-INT | - | -120 | - | dBc/Hz | @100Hz | |
- | -150 | - | @1kHz | ||||
- | -160 | - | @10kHz | ||||
- | -165 | - | @100kHz | ||||
公共 指标 | 端口驻波 | VSWR | - | 2.2 | - | - | |
通道间幅度一致性稳定度 | △Ast | -1 | - | 1 | dB | ||
通道间相位一致性稳定度 | △Φst | - | - | 5 | ° | ||
+12V工作电流 | I+12V | - | - | 3 | A |

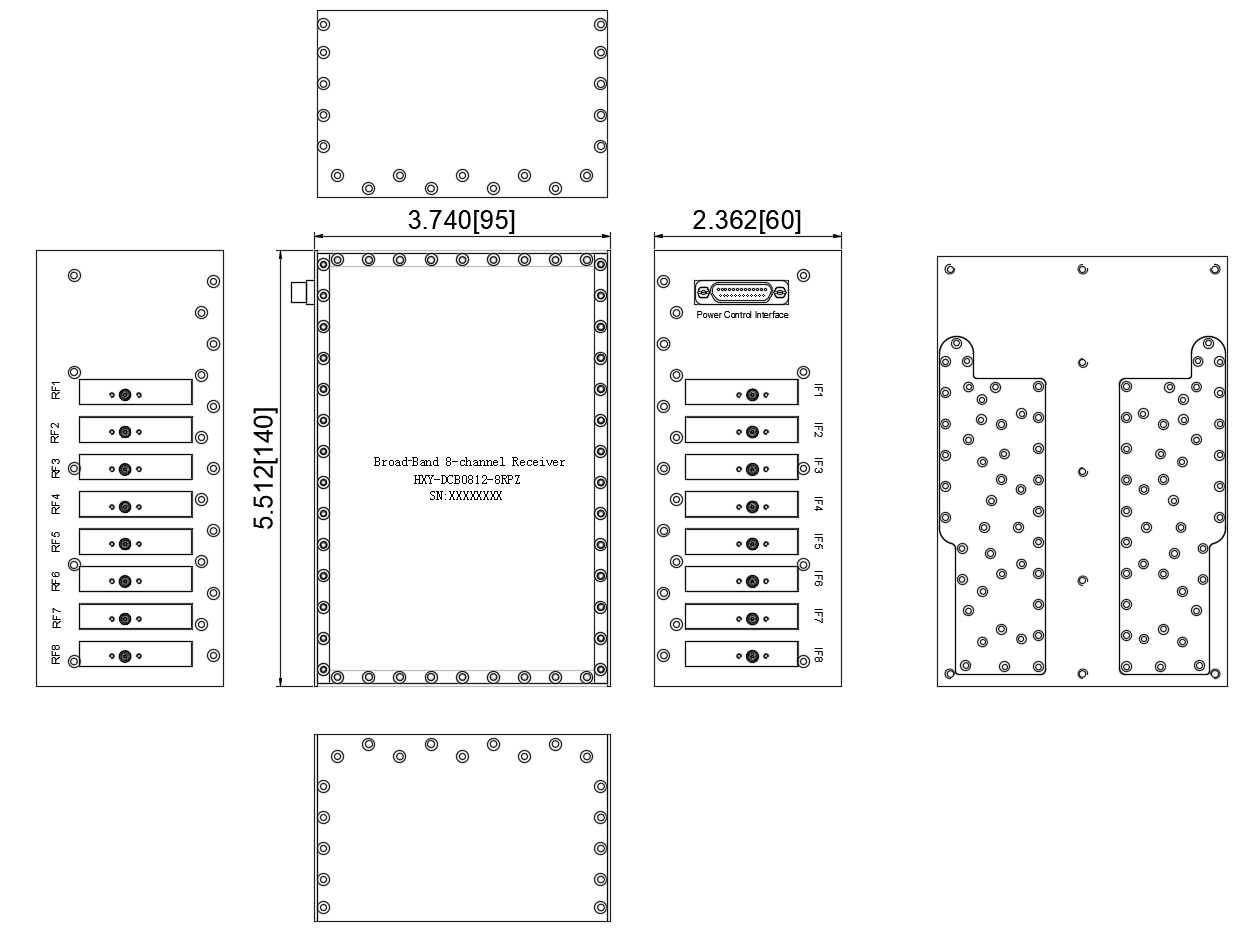

外形尺寸图 (单位：英寸[毫米])
